pkpm基础剖样图无法生成

PKPM基础剖样图无法生成的常见原因及解决思路

PKPM基础剖样图（如筏板基础、独立基础等的剖面图）无法生成，通常与数据完整性、操作流程或软件设置相关，以下是具体原因及针对性解决方法：

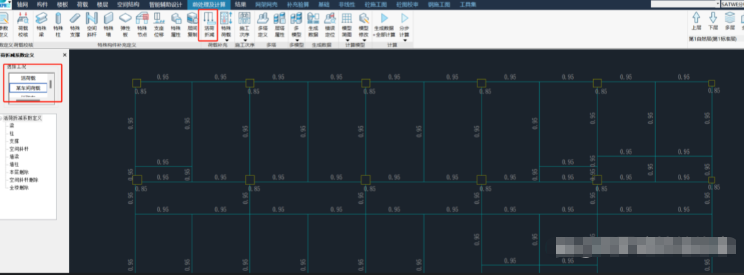

1. 基础模型数据未正确读取

基础剖样图的生成需要依赖完整的基础模型数据（包括柱墙布置、筏板/基础梁等构件信息）。若未读取旧数据文件或数据文件损坏，程序无法获取必要的构件信息，导致无法生成剖样图。

解决方法：

在“基础人机互输入”模块启动时，弹出“存在基础模型数据文件”对话框，务必选择“读取旧数据文件”，确保程序加载之前的基础模型数据；若数据文件丢失，需重新通过PMCAD或JCCAD输入基础信息。4

2. 上部结构荷载未传递至基础

基础剖样图（尤其是配筋图）需要上部结构传递的荷载数据（如柱底弯矩、剪力）。若未运行上部结构计算（如SATWE、TAT）或未将荷载传递至基础，程序无法计算基础的受力情况，导致剖样图无法生成。

解决方法：


在基础设计前，需先完成上部结构计算（如SATWE），并通过“荷载输入”菜单将上部荷载传递至基础；若使用“画柱施工图”程序，需确保其已运行，以生成基础插筋数据。4

3. 地质资料未正确输入或处理

对于有桩基础或需要进行沉降计算的基础，地质资料是生成剖样图的关键依据（如桩长、土层分布）。若未输入地质资料或地质资料不完整（如缺少土层参数、孔点坐标），程序无法完成基础沉降计算或桩基础布置，导致剖样图无法生成。

解决方法：

在“JCCAD”模块中，通过“地质资料输入”功能正确输入地质参数（如土层压缩模量、重度、内摩擦角等），并完成孔点布置与网格划分；若无需沉降计算，可跳过此步骤，但需确认基础类型是否需要地质资料。3

4. 基础参数设置不完整

基础参数（如地基承载力特征值、基础设计参数、沉降计算压缩层深度）是生成剖样图的基础条件。若参数未设置或设置错误（如地基承载力特征值为空、沉降计算压缩层深度为负），程序无法进行基础设计计算，导致剖样图无法生成。

解决方法：

在“基础人机互输入”模块中，通过“参数输入”菜单完善基础参数：

- 第一页“地基承载力计算参数”：填写地基承载力特征值、基础埋深等；

- 第二页“基础设计参数”：设置基础混凝土强度等级、钢筋级别等；

- “沉降计算参数”：输入沉降计算压缩层深度（正数表示从基础底面起算）。4

5. 图形显示设置问题

基础剖样图未显示，可能是图形显示开关未开启。PKPM的“基础输入显示开关”可控制各类基础的显示状态，若对应基础类型的复选框未勾选，程序不会显示该类基础的剖样图。

解决方法：

在“基础人机交互输入”模块中，点击“图形管理”→“显示内容”，弹出“基础输入显示开关”对话框，确认需显示的基础类型（如“筏板”“独基”“桩基”）对应的复选框已勾选，点击“确定”后刷新图形。

6. 软件版本或兼容性问题

旧版本PKPM可能存在基础剖样图生成功能缺陷（如98版部分功能不完善），或与其他软件（如AutoCAD）兼容性问题，导致剖样图无法生成或显示异常。
