pkpm怎么导出三维图

PKPM导出三维图的主要方法及步骤

1. 直接在PKPM中生成并查看三维模型

PKPM支持通过内置功能快速生成三维模型，操作步骤如下：

- 打开PKPM软件，加载已有建筑平面图纸；

- 点击顶部菜单栏模型建立，选择楼层组装；

- 在楼层组装窗口中，点击插入楼层，根据平面图依次添加各楼层信息（如层高、板厚等）；

- 完成所有楼层添加后，点击组装按钮，系统将自动整合各楼层数据；

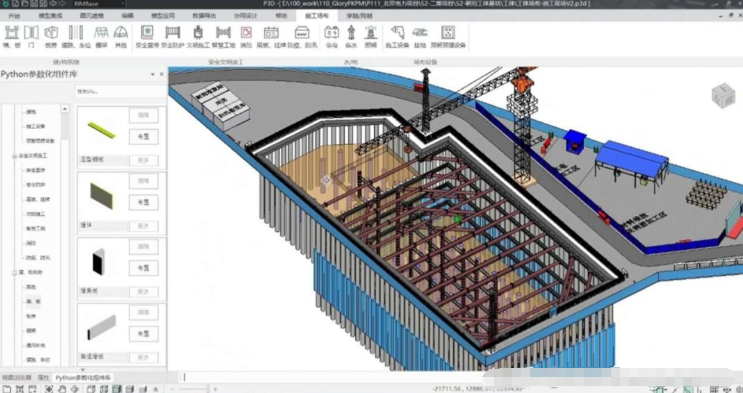

- 组装完成后，选中查看三维选项（或点击工具栏中的三维视图按钮），确认后系统自动生成建筑三维模型。


2. 导出三维模型数据至其他BIM软件（如Revit）

若需将PKPM三维模型转换为更通用的BIM格式（如Revit的.rvt格式），可通过数据接口实现，具体步骤以导出至Revit 2020为例：

- 安装接口插件：在PKPM安装路径（如E:\PKPMV52\Ribbon\P-TRANS\Revit插件安装包）中，双击运行PKPM-Revit Setup 2020.msi安装程序，完成插件部署（需提前安装Revit 2020）；

- 导出PKPM数据文件：打开PKPM结构建模环境，点击顶部菜单栏导出→Revit文件（.txt），将当前模型保存为.txt格式数据文件（如政府办公楼_MDB.txt）；

- 导入至Revit：启动Revit 2020，新建结构样板项目；进入数据转换选项卡，点击导入PKPM按钮，选择刚才导出的.txt文件，点击开始导入；

- 保存Revit模型：Revit会自动将PKPM数据转换为三维模型，并保存至指定目录（默认生成Revit文件夹存放模型文件）。

3. 导出三维模型截图（高清图像）

若仅需获取三维模型的截图（如用于汇报、展示），可使用PKPM自带的SSC命令：

- 打开PKPM三维模型，将视图切换至透视模式（点击工具栏中的透视按钮）；

- 在命令行输入ssc并回车，弹出截图设置窗口；

- 选择截图保存路径（如桌面），输入文件名（如三维模型截图），点击保存；

- 等待系统完成截图（生成的.bmp格式文件较大，建议用Photoshop、Lightroom等软件压缩或裁剪后使用）。

注意事项

- 直接导出的三维模型格式（如.bak、.jws）通常只能在PKPM内部打开，若需跨软件使用，需通过数据接口转换；

- 导出高清截图时，建议关闭不必要的图层（如隐藏管线、家具等），以提高截图清晰度；

插件安装前需确保PKPM与Revit版本兼容（如PKPM V5.2.4.1支持Revit 2016~2020）。
