pkpm怎么导出基础详图

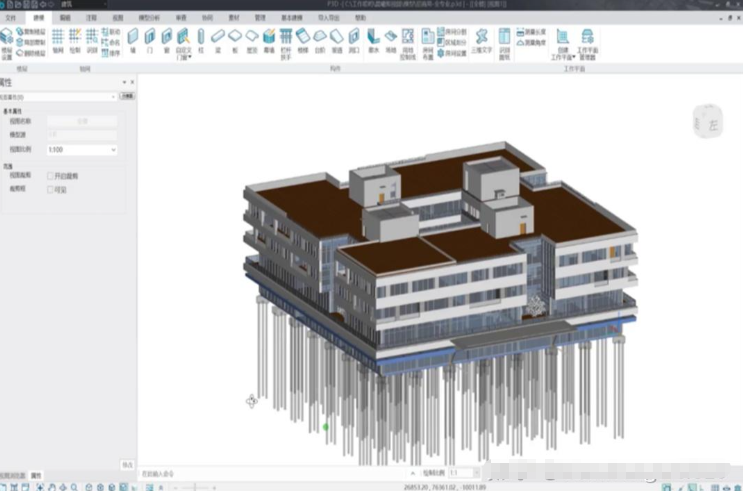

PKPM导出基础详图的步骤

1. 完成基础设计前置流程

在导出基础详图前，需确保已完成以下基础设计步骤：

- 运行SATWE（或其他结构分析软件）进行结构整体计算；

- 在PMCAD中读取荷载（根据结构类型选择“砖混荷载”“TAT荷载”或“SATWE荷载”）；

- 设置基础设计参数（如地基承载力特征值、室外地坪标高、基础底面长宽比等）；

- 布置基础构件（如柱下独基、墙下条基等，可通过“自动生成”“独基布置”等菜单完成）。

2. 进入基础施工图模块


完成基础设计后，在PKPM主界面选择“应用”→“继续”→“出基础平面图”，进入基础施工图绘制界面。此时可进行基础尺寸标注、轴线标注等基础平面图绘制操作。

3. 插入基础详图

- 在基础施工图界面，点击“基础详图”菜单；

- 选择“绘图参数”，输入详图比例（通常墙基采用1:30，柱基采用1:50），确认后返回；

- 点击“增加详图”，逐个点击需要绘制的详图号（如“J-1”“J-2”等），将其拖动至基础平面图中的对应位置；

- 若基础周边有圈梁、轻质隔墙等构件，可点击“其他大杆”菜单，绘制这些辅助构件；

- 完成详图绘制后，点击“退出”保存。

4. 导出基础详图文件

- 基础详图绘制完成后，需将PKPM的T格式文件（*.T）转换为通用CAD格式（如DWG），以便后续编辑或打印：

点击菜单栏“工具”→“T图转DWG”，选择需要导出的基础详图文件（如“JCPM.T”），打开后即可得到DWG格式的基础详图；

- 若需直接导出图像格式（如PDF、JPG），可通过以下方式：

- PDF格式（推荐）：安装PDF打印机（如Adobe PDF、Foxit PDF），在基础详图界面选择“文件”→“打印绘图”，选择PDF打印机，设置好页面大小、比例后打印，即可生成清晰的PDF文件；

- DWG格式转图像：将T格式转为DWG后，用AutoCAD打开，选择“文件”→“打印”，选择“PublishToWeb JPG.pc3”或“PublishToWeb PNG.pc3”打印机，设置分辨率（如300DPI），打印输出为JPG或PNG格式。

注意事项

- 导出前需确认基础构件（如独基、条基）的尺寸、配筋信息已准确标注；

- 转换格式时（如T转DWG），可能会丢失部分细节（如填充图案），建议导出后检查并补充；

若需高质量图像，优先选择PDF格式（矢量图，无锯齿、可无限放大），其次为DWG格式（便于CAD编辑）。
