pkpm钢结构建模教程

以下是基于PKPM软件进行钢结构建模的主要步骤及注意事项，综合了多个搜索结果中的关键信息：

1. 前期准备与参数设置

- 项目创建：启动PKPM后选择“钢结构—框架”模块，新建项目并设置基本信息（如项目名称、设计标准、材料规格等）。需特别注意结构形式选择“框架”，主材为钢，钢材类型通常为Q235或Q3451。

- 设计参数定义：包括地震信息（如设防烈度、场地类别）、风荷载参数、活荷载折减系数等。例如，活荷载质量折减系数一般取0.5（民用建筑）或0.7（厂房），地震作用计算时需考虑双向地震力或偶然偏心2。

2. 三维模型输入

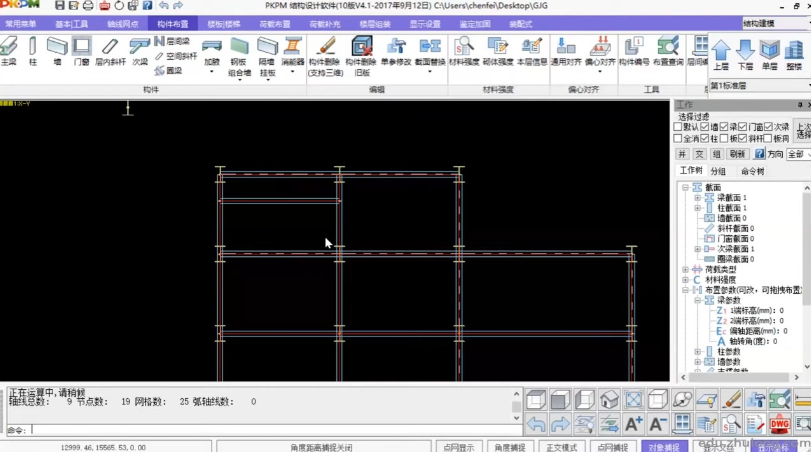

- 轴线输入：根据建筑平面图绘制轴网，并进行轴线命名。

- 楼层定义：

- 构件布置：依次布置柱、主梁、次梁。钢柱常用箱型或H型截面，钢梁多为H型截面。初步估算截面时，梁腹板高度可按跨度的1/15~1/20取值，柱长细比宜控制在50~1501。

- 偏心对齐：调整构件偏心以满足实际连接需求。


- 本层信息：定义板厚（如压型钢板组合楼盖）、悬挑板、楼板错层等。板厚通常按短跨的1/30~1/40取值，楼梯位置板厚设为01。

- 荷载输入：包括楼面恒活载（单位kN/m²）、梁间荷载（如墙体线荷载）。恒载需包含楼面附加荷载和板自重，活载按规范取值1。

3. 楼层组装与模型整合

- 根据实际层高和标准层组合完成楼层组装，形成完整三维模型。需注意层高差异对刚度比的影响，避免薄弱层出现1。

4. 结构分析与计算

- SATWE计算：

- 接PM生成SATWE数据，补充设计参数（如刚域简化、活荷载折减）。

- 进行结构内力分析与构件验算，检查超配筋信息和内力包络图，确保无超限提示1。

- 特殊构件处理：如次梁铰接、连梁刚度折减（跨高比≤2.5时按墙开洞输入）。

5. 节点设计与施工图生成

- 全楼节点设计：自动完成节点连接设计，参数包括连接板厚度（一般≥8mm）、节点形式（固接或铰接）1。

- 施工图输出：选择单个或全部节点生成三维框架施工图，可导出为CAD文件进一步修改1。

注意事项

- 周期折减系数：框架结构取0.6~0.85，剪力墙结构取0.9~1.0，需根据填充墙数量调整。

- 活荷载折减：民用建筑墙柱基础可折减，但厂房建议不折减；梁计算时通常不折减。

- 模型准确性：填充墙重量需精确计算，避免人为放大荷载；坡屋面建模时需注意虚梁设置6。

上面步骤适用于多高层钢框架结构，若为门式刚架或桁架，需选择对应模块（如STS模块）并调整参数3。
