PKPM钢结构三维建模流程及关键要点
1. 软件准备与项目初始化

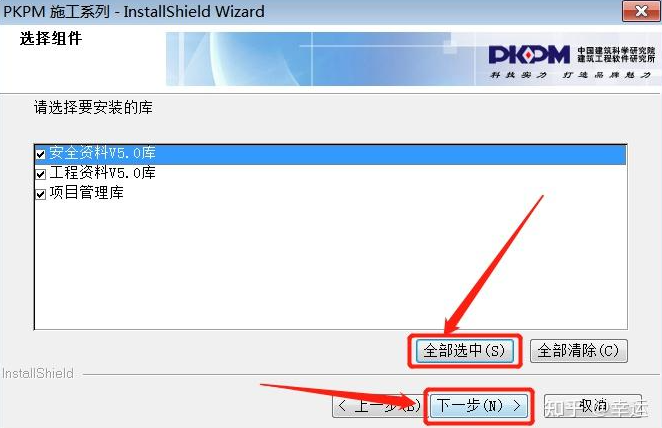

- 软件安装：从PKPM官方渠道下载钢结构设计模块（如STS、PKPM4.0），按照向导完成安装，确保操作系统、内存等满足配置要求。
- 新建项目：启动软件后，选择“新建工程”，输入项目名称、地点、设计标准（如《钢结构设计标准》GB50017），明确结构类型为“钢结构”，材料规格（如Q235、Q345钢）。
2. 三维模型输入（核心步骤）
（1）轴线与网格布置
- 使用“轴线输入”工具绘制建筑平面轴线（如纵横轴线），通过“轴线命名”标注轴线编号（如A轴、1轴）；
- 通过“网格生成”将轴线划分为网格，作为梁、柱等构件的布置基准。
（2）柱、梁构件布置
- 柱构件：在“楼层定义”→“柱布置”中，先定义柱截面（如工字钢H型、箱型、圆管钢），输入截面尺寸（如H200×200×8×12）、材质（Q345B）；再通过“布置柱”功能将柱放置在网格节点上，可调整偏心（如X/Y向偏移）和旋转角度（适应建筑平面布局）。
- 梁构件：在“楼层定义”→“主梁布置”中，定义梁截面（如H300×150×6×9），布置在网格线上；对于斜梁或错层梁，需输入两端相对于标准层的高差（如梁一端高0.5m，另一端高1.0m）。
（3）本层信息与偏心对齐
- 定义“本层信息”：设置楼板厚度（如120mm，短跨方向的1/30~1/40）、结构层高（如3.3m）；
- 若平面布置有调整（如梁需与柱偏心连接），使用“偏心对齐”工具调整梁、柱的相对位置，确保连接节点符合设计要求。
3. 次梁、楼板与荷载输入
（1）次梁与楼板
- 次梁布置：若次梁未在“主梁布置”中完成，可通过“次梁布置”功能输入，支持批量布置（如沿某一方向连续布置）；
- 楼板处理：通过“组合楼盖”模块布置压型钢板（选择预设型号，如YX35-125-750），设置楼板厚度（如100mm），注意压型钢板跨度需小于其最大简支跨度（如1.5m）；楼梯位置需将楼板厚度设为0（避免开洞）。
（2）荷载输入
- 楼面荷载：输入楼面恒载（包括楼面做法自重+楼板自重，如3.0kN/m²=1.5kN/m²做法+1.5kN/m²楼板自重）、活载（根据功能取值，如办公室2.0kN/m²、仓库5.0kN/m²）；
- 梁间荷载：计算梁上墙体、栏杆等传来的线荷载（如墙荷载=墙厚×墙高×容重-开洞折减，如240mm砖墙高3m，容重19kN/m³，开洞率30%，则梁间荷载=0.24×3×19×0.7≈9.58kN/m）。
4. 模型分析与计算
- 数据检查：在“SAT-8计算”模块中，点击“数据检查”，确保模型无遗漏（如无未布置的柱、梁）、荷载输入正确（如无负值）；
- 参数补充：在“分析与设计参数补充定义”中，设置关键参数：
- 结构材料信息：选择“有填充墙的钢框架结构”（影响风荷载计算）；
- 设计信息：勾选“梁柱重叠部分简化为刚域”（提高计算精度）、“按高钢规进行构件设计”（满足高强度钢材的构造要求）；
- 地震信息：7度区需勾选“考虑双向地震力”或“5%偶然偏心”（增强结构抗扭转性能）；
- 调整信息：梁端负弯矩调幅系数改为1（钢结构允许塑性内力重分布，无需调幅）；
- 结构分析与内力计算：选择“剪切刚度/侧刚分析方法”，点击“计算”，生成内力（弯矩、剪力、轴力）、位移、应力等结果。
5. 节点设计与结果输出
- 全楼节点设计：回到“钢结构—框架模块”，点击“全楼连接节点设计”，软件自动计算节点内力（如梁柱节点的弯矩、剪力），生成节点详图（包括焊缝尺寸、螺栓规格、加劲肋布置）；
- 结果查看与调整：通过“分析结果图形与文本显示”查看内力包络图（如梁端最大弯矩）、位移云图（如层间位移角），若结果超限（如梁挠度超过L/250），需调整模型（如增大梁截面、增加支撑）；
- 设计输出：生成施工图纸（包括平面布置图、节点详图、构件详图），输出构件订货表（如钢柱、钢梁的截面尺寸、数量），确认图纸准确性后打印或导出为CAD文件。
关键注意事项
- 截面估算：梁截面翼缘宽度一般为150~250mm（根据跨度调整），腹板高度按1/15~1/20跨度取值；柱截面长细比需控制在50≤λ≤150（避免失稳）；
- 节点处理：梁柱连接需满足节点承载力要求（如采用焊接或螺栓连接），洞口次梁需与主梁可靠连接（避免出现薄弱环节）；
参数合规性：严格遵循《钢结构设计标准》GB50017、《门式刚架轻型房屋钢结构技术规范》GB51022等规范，确保模型参数（如活荷载折减、地震信息）符合要求。
