pkpm钢结构自学教程

以下是关于PKPM钢结构设计软件的实用教程要点，综合了多个搜索结果中的关键信息，涵盖入门操作、建模流程、分析计算及常见问题：

一、PKPM钢结构设计基础

软件模块与功能

PKPM的STS模块专门用于钢结构设计，支持门式刚架、多高层钢框架、桁架等结构类型。其核心功能包括三维建模、荷载输入、内力分析、构件验算及施工图生成。

门式刚架设计：通过平面或三维建模完成，支持快速轴网生成、截面定义（如H型钢）、荷载传递（恒载、活载、风载）及节点设计。

框架与桁架：需分别使用SATWE和桁架模块，注意格构柱平面外稳定不自动计算。

建模流程

工作目录设置：每个工程需独立目录避免数据冲突。

轴网建立：通过“网格生成→快速建模”输入跨度、柱距等参数，动态更新模型。

构件布置：定义截面（如柱截面高度300~700mm），布置时考虑偏心（如边柱偏心±150mm）。


荷载输入：包括恒载（自重、维护结构）、活载（按规范取值）、吊车荷载（注意偏心与加载高度）。

二、关键操作技巧

荷载与参数设置

活载不利布置：双跨或多跨结构需考虑活载随机分布对中柱、梁挠度的影响。

抗震设计：阻尼比按结构类型自动匹配（单层厂房0.05，高层框架0.02），注意节点按等强设计（抗规8.2.8条）。

特殊构件处理

抗风柱：可兼作摇摆柱输入，需手动调整平面外计算长度。

节点设计：牛腿强度、端板厚度、螺栓群剪弯验算需复核程序结果，避免默认值不满足实际需求。

檩条与支撑：连续檩条需控制搭接长度（≥10%跨度），支撑节点板焊缝按等强设计（剪力N/4）。

三、常见问题与优化

计算结果异常

柱脚无抗剪键：程序默认验算底板摩擦力，若满足V≤μN则不生成抗剪键。

位移比超限：刚性楼板假定下位移反号可能导致位移比>2，需调整结构刚度分布。

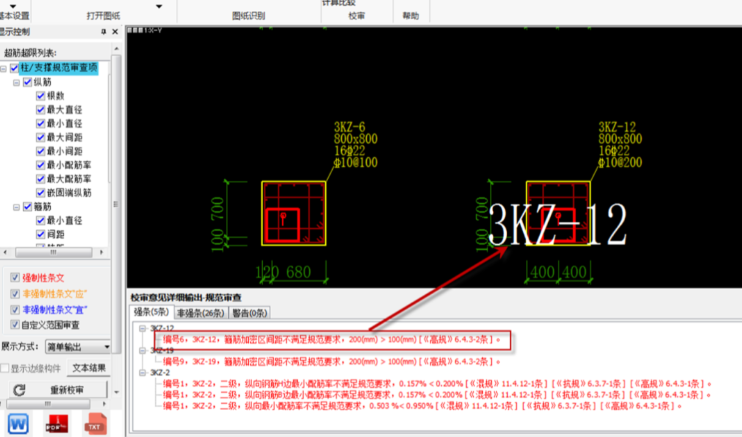

施工图与规范合规

宽厚比控制：翼缘宽厚比、腹板高厚比需满足《门规》或《普钢》要求，程序可能按不同规范混合验算。

材料统计：施工图生成后需人工核对型钢截面、螺栓规格，避免与市场常用规格冲突。

四、学习资源推荐

书籍与实例

《PKPM结构设计软件入门与应用实例:钢结构》提供门式刚架、框架的完整操作流程及规范链接。

在线教程

百度文库与豆丁网有桁架设计、框架节点详图的步骤详解，适合分模块学习。

如需具体操作界面截图或某类结构的详细步骤（如带吊车厂房），可进一步指定方向获取针对性内容。
