hypermesh查看质心坐标
软件: hypermesh
在HyperMesh中查看质心坐标可以通过以下两种方法实现：
方法一：使用Post-Summary功能

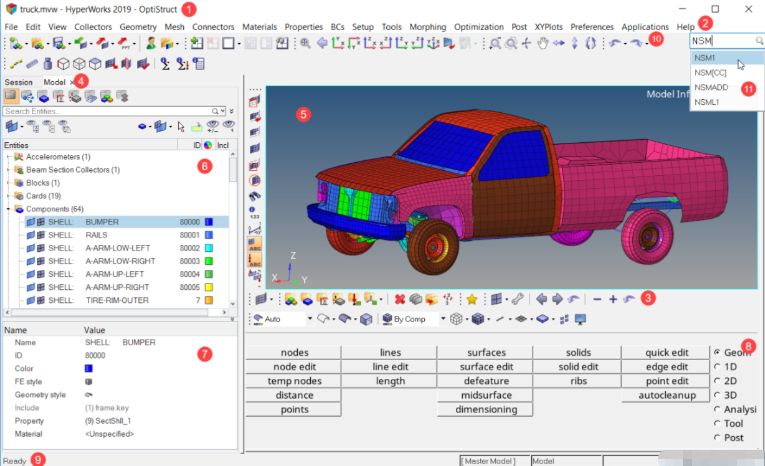

打开模型文件：在HyperMesh中加载对应的.hm文件，进入主界面。
检查模型属性：通过左侧树形图确认网格模型的材料和属性，并启用3D显示单元厚度。
调用质心计算模板：
在右侧面板点击 Post，选择 Summary 命令。
在 Template File 中调用预定义的 ctr_of_gravity 模板。
指定输出文件的保存路径（Output File）。
生成质心数据：点击 Summary 执行计算，弹出的对话框会显示模型的质心坐标（X, Y, Z）及其他质量分布信息。
方法二：通过计算结果文件
如果模型已提交计算（如OptiStruct或LS-DYNA求解），质心坐标会直接输出到结果文件中（如.d3hsp或.out文件）。在文件中搜索关键词如“center of gravity”或“centroid”即可定位。
注意事项
单位一致性：确保模型单位制（如mm、kg）与输出坐标的单位匹配。
组件范围：若需查看特定组件的质心，需在Summary操作前仅显示该组件单元。
如需进一步验证节点坐标，可通过 Geom > Nodes 或 Card Edit 功能手动查看节点位置。
方法一：使用Post-Summary功能
打开模型文件：在HyperMesh中加载对应的.hm文件，进入主界面。
检查模型属性：通过左侧树形图确认网格模型的材料和属性，并启用3D显示单元厚度。
调用质心计算模板：
在右侧面板点击 Post，选择 Summary 命令。
在 Template File 中调用预定义的 ctr_of_gravity 模板。
指定输出文件的保存路径（Output File）。
生成质心数据：点击 Summary 执行计算，弹出的对话框会显示模型的质心坐标（X, Y, Z）及其他质量分布信息。
方法二：通过计算结果文件
如果模型已提交计算（如OptiStruct或LS-DYNA求解），质心坐标会直接输出到结果文件中（如.d3hsp或.out文件）。在文件中搜索关键词如“center of gravity”或“centroid”即可定位。
注意事项
单位一致性：确保模型单位制（如mm、kg）与输出坐标的单位匹配。
组件范围：若需查看特定组件的质心，需在Summary操作前仅显示该组件单元。
如需进一步验证节点坐标，可通过 Geom > Nodes 或 Card Edit 功能手动查看节点位置。
