hypermesh改善3d网格质量
软件: hypermesh
HyperMesh改善3D网格质量的核心方法包括网格优化、质量检测与修复，具体操作如下：
一、网格优化技巧
自动优化功能
使用Automesh（F12）命令自动划分网格，基于面或体生成2D/3D单元，提升网格密度和规则性。
结合Solid Map（3D映射）命令，将2D网格规则映射至复杂实体表面，解决拉伸类几何的网格生成问题。
手动调整与修复
单元编辑 ：通过F6快捷键进入单元编辑模式，使用Create、Combine、Split命令调整单元形状，适用于局部网格质量问题。
节点对齐 ：使用Align Node命令将节点沿特定方向排列，改善网格方向一致性。
二、网格质量检测与修复
质量评估工具
通过Check Elem命令检查单元的形状、大小、角度等参数，识别翘曲度、倾斜角、雅可比值等指标异常的单元。

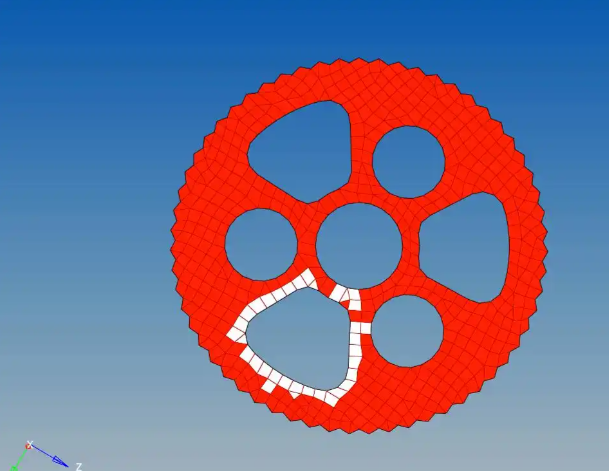

利用颜色编码报告快速定位红色/黄色等不合格单元，辅助针对性修复。
质量提升策略
自动修复 ：使用Elem Cleanup命令自动合并重复节点、删除小单元，优化网格密度。
局部优化 ：对检测出的劣质单元进行切分或合并，避免因几何边界移动导致优化失败。
三、注意事项
优化前建议备份原始网格，防止操作失误导致数据丢失。
复杂几何体可结合Midsurface（中面生成）命令辅助划分，减少网格生成难度。
通过上述方法，可系统提升3D网格质量，确保有限元分析的精度与效率。
