abaqus后处理不显示网格

在ABAQUS后处理中，若遇到网格不显示的问题，可能由多种原因导致。以下是常见原因及对应的解决方案，综合自多个技术文档和用户经验：

1. 视图显示设置问题

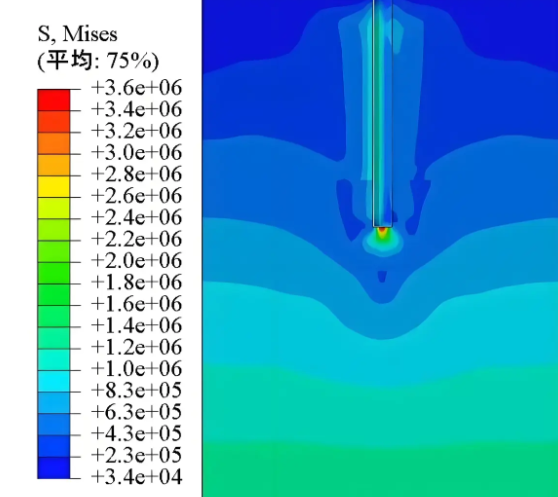

原因：后处理模块的默认视图设置可能隐藏了网格边缘，仅显示云图或变形结果。

解决方案：

在Visualization模块中，点击菜单栏的 Options → Common，在弹出的窗口右侧找到 Visible Edges 选项，选择 Free edges 或 All edges 以显示网格线。

若需完全隐藏网格仅显示云图，则选择 No edges。

2. 网格生成失败或未正确加载

原因：网格划分未成功完成，或模型文件（如ODB）未包含网格数据。

解决方案：


返回Mesh模块检查网格划分状态，确保生成成功的网格在Job监控中无报错。

重新提交分析作业并确认ODB文件完整加载。

3. 显示组（Display Group）设置影响

原因：后处理时可能通过Display Group功能隐藏了特定部件或单元的网格。

解决方案：

在Visualization模块中，点击 Tools → Display Group → Manager，检查当前显示的部件或单元集，确保未误选隐藏网格的选项。

4. 图形界面渲染问题

原因：软件图形渲染设置或显卡兼容性问题可能导致显示异常。

解决方案：

尝试调整视图渲染模式（如切换为线框模式或实体渲染）。

更新显卡驱动或降低图形硬件加速设置。

5. 模型几何或单元类型限制

原因：复杂几何或特定单元类型（如杂交单元）可能导致网格显示异常。

解决方案：

简化几何特征或重新划分网格，确保单元类型兼容（如检查是否为二次单元C3D20等）。

对于壳单元，需确认法向方向是否正确。

其他注意事项

版本兼容性：旧版本ABAQUS可能存在显示Bug，建议更新至最新版本。

文件损坏：若ODB文件损坏，可尝试从备份恢复或重新生成结果文件。

通过上面步骤排查，通常可解决网格不显示的问题。若仍无法解决，建议结合具体模型细节进一步分析。
