Protel电路板设计软件详解
Protel是Altium公司（原Prokl Technology）推出的经典电子设计自动化（EDA）工具，自20世纪80年代末问世以来，凭借易学易用、功能全面的特点，成为电子工程师与高校学生的首选电路板设计软件，广泛应用于消费电子、工业控制、通信设备等领域。
一、Protel的核心组件与功能
Protel是一套全流程EDA解决方案，覆盖从电路设计到生产制造的关键环节，核心功能包括：

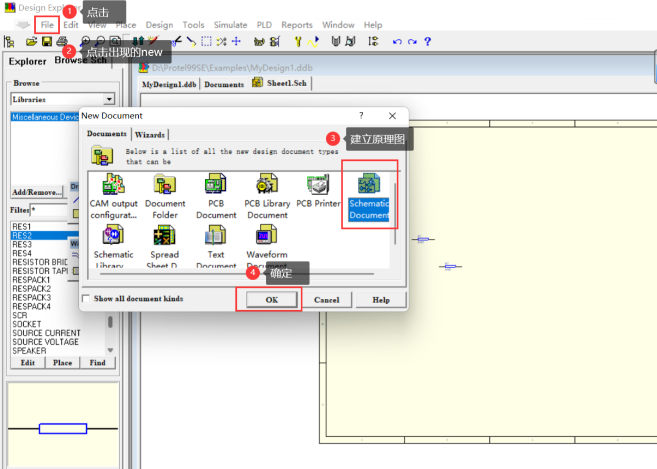

原理图设计（Schematic Capture）：通过原理图编辑器绘制电路拓扑图，支持元件封装关联、网络标注、电气规则检查（ERC），确保电路逻辑正确性。
PCB布局与布线（PCB Design）：提供多层板设计工具（支持4-48层板），支持元件自动布局、手动布线（含差分对、蛇形线）、敷铜（电源/地层）、泪滴添加等，优化信号完整性（SI）与电磁兼容性（EMC）。
电路仿真（Simulation）：内置SPICE仿真引擎，支持模拟/数字电路混合仿真，可在原理图阶段验证电路功能（如放大器增益、滤波器截止频率），减少实物调试成本。
元件库管理（Library Management）：自带常用元件库（如模拟器件、数字逻辑、接插件），支持自定义元件封装（通过向导或手动绘制），确保元件封装与实际器件一致。
文档生成（Documentation）：自动生成元件清单（BOM）、钻孔文件、阻焊层文件、丝印层文件，符合工厂生产要求，简化设计交付流程。
二、主流版本：Protel 99SE
尽管Protel推出了更高版本（如Altium Designer），但Protel 99SE仍是行业经典稳定版，原因如下：
高兼容性：支持Windows 7/8/10/11（32位/64位），能与多数第三方EDA软件（如OrCAD、PSPICE）交换文件（如网表、元件库）。
易用性：界面直观，操作逻辑符合工程师习惯，适合初学者快速上手（如元件放置、连线、布线等基础操作）。
稳定性：经过多年迭代，bug修复完善，适合工业级PCB设计（如复杂多层板、高速电路），至今仍是中小企业的主流选择。
三、Protel 99SE安装与汉化要点
1. 安装前准备
系统要求：Windows 7及上面（32位/64位），建议2GB上面内存、500MB上面硬盘空间；
关键设置：安装全程断网（避免激活验证失败）；下载、解压、安装路径均需为英文（禁止中文/空格）；关闭杀毒软件（如Windows Defender）。
2. 安装步骤
解压安装包，进入“Protel99SE”子文件夹，以管理员身份运行Setup.exe；
输入序列号（从SerialNo.txt获取），选择英文安装路径，完成基础安装；
运行“ServicePack6”文件夹中的更新包，修复软件漏洞，提升稳定性。
3. 汉化设置
将“CLIENT99SE.rcs”复制到C:\Windows（系统根目录），重启软件即可显示中文界面；
将“pcb_hz”文件夹中的文件复制到Protel安装目录（如C:\Program Files\Design Explorer 99 SE），取消“hanzi.lgs”“Font.DDB”的只读属性，解决中文显示乱码问题；
将“GB4728.ddb”复制到“Library\Sch”文件夹（元件库路径），导入国标元件符号，方便绘制符合国内标准的原理图。
四、Protel使用技巧与注意事项
1. 快捷键提升效率
元件操作：Space（旋转90°）、X（左右翻转）、Y（上下翻转）、Ctrl+Ins（复制）、Shift+Del（剪切）；
视图操作：PgUp（放大）、PgDn（缩小）、Home（显示整张图）、Ctrl+F（查找元件/网络）；
布线操作：Tab（设置导线属性）、Ctrl+Shift+H（水平均布元件）、Ctrl+Shift+V（垂直均布元件）。
2. PCB设计关键原则
元件布局：先划分功能模块（如电源、信号处理、接口），将同类元件集中放置，减少交叉线；
布线技巧：优先布关键信号（如时钟、高速信号），保持走线短而直，避免锐角（≥90°），差分对间距≤2倍线宽；
层分配：电源层与地层相邻（降低噪声），信号层与参考层（电源/地）耦合，多层板推荐层叠结构（如4层：信号-电源-地-信号）。
3. 常见问题规避
元件封装不一致：绘制PCB前，检查原理图中元件管脚编号（Designator）与封装库中焊盘编号是否一致（如电阻的“1”脚对应封装的“1”脚）；
DRC错误：设计完成后运行设计规则检查（Tools→Design Rule Check），修复短路、间距不足、焊盘过大等问题；
文件过大：将项目拆分为多个子项目（如原理图分模块、PCB分层），或通过“Design→Make Library”生成压缩的元件库文件。
五、应用场景
教育领域：高校电子专业《电路设计》《PCB课程设计》的指定教材，学生通过Protel学习原理图绘制、PCB布局等基础技能；
工业设计：中小企业电子产品的原型设计（如传感器模块、控制器），支持小批量试产；
维修与改造：电子工程师通过Protel绘制现有电路板的原理图，便于故障排查（如元件替换、电路修改）。
