protel电路板设计软件

Protel电路板设计软件概述

Protel是Altium公司（原ProklTechnology公司）推出的经典电子设计自动化（EDA）软件，是全球电子设计者的首选工具之一。其发展始于20世纪80年代末，早期版本（如DOS版）主要提供印刷板自动布线功能；随着技术迭代，逐渐演变为涵盖电路设计全流程的集成化平台，广泛应用于航天、航空、通信、家电等电子电器产业。

主要版本与核心功能

1. 经典版本：Protel 99SE

Protel 99SE是Protel系列的里程碑产品（2000年推出），以高可靠性、易学易用著称，至今仍是许多电子工程师的学习与基础设计工具。其核心功能模块包括：

电路原理图设计（Advanced Schematic）：支持元件库调用、元件布局与连线、电气规则检查（ERC），可完成电路概念到原理图的转化；

多层印刷电路板设计（Advanced PCB）：支持多层板布局、自动/手动布线、敷铜、焊盘/过孔设计，具备设计规则检查（DRC）功能，可实现高密度PCB的100%布通率；

电路仿真（Advanced SIM）：支持模拟/数字电路混合仿真，帮助设计师在实际制作前验证电路功能。


2. 最新版本：Altium Designer

Altium Designer是Protel的升级换代产品（原Protel公司推出的高端一体化平台），整合了FPGA设计、嵌入式系统开发、PCB设计等功能，支持高速电路设计、信号完整性分析、SOPC（片上可编程系统）实现，适用于复杂电子系统的完整开发流程。其对计算机配置要求较高（如需要多核CPU、大内存），但提升了设计效率与协同能力。

核心应用领域

Protel系列软件广泛应用于电子电路设计全生命周期，主要包括：

原理图捕获：绘制电路原理图，描述元件连接关系；

PCB布局布线：将原理图转化为物理PCB，完成元件布局与导线连接；

电路仿真：验证电路功能正确性，优化设计方案；

FPGA/嵌入式集成（Altium Designer）：实现FPGA与PCB设计的协同，支持嵌入式软件与硬件联合调试。

常见使用问题与技巧

1. 安装注意事项

系统兼容性：Protel 99SE支持WIN7/8/10/11操作系统；

安装环境：安装全程需断网，避免杀毒软件（如Windows Defender）干扰；

路径要求：下载、解压及安装路径必须为英文，避免中文或空格；

关键步骤：必须安装官方提供的Service Pack 6更新包，否则软件无法正常运行。

2. 操作技巧

快捷键提升效率：常用快捷键包括Ctrl+S（保存）、Ctrl+1（100%显示）、Ctrl+G（跳转至指定位置）、Space（旋转元件90°）、M+D（移动元件并保持连线）；

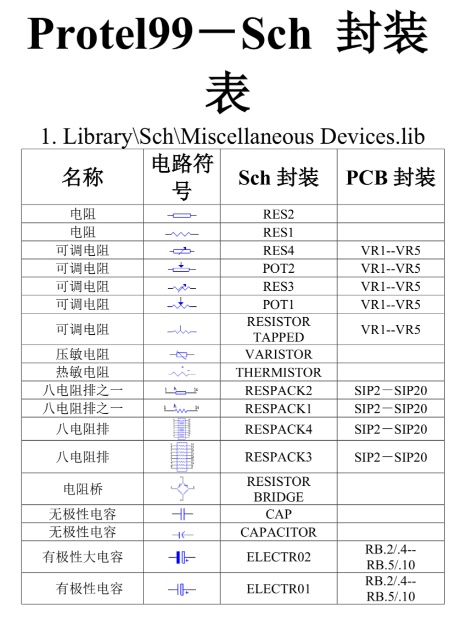

元件封装一致性：设计PCB时，需确保元件封装的Designator属性与原理图中元件管脚的Number属性一致，避免电气连接错误；

布局与布线原则：先优化元件布局（按功能分区、减少信号干扰），再进行布线（优先关键信号、保持走线短而直）；多层板设计时，合理分配电源层与地层，提升信号完整性。
