solidedge新手教程

以下是SolidEdge的入门教程指南，综合了多个资源的关键信息，帮助初学者快速掌握基础操作：

一、软件安装与启动

安装步骤

从西门子官网申请45天试用版（需填写英文信息），或下载教育版（学生适用）。

安装时选择公制模板（如ISO零件），注意硬盘空间需6GB上面。

安装完成后，可通过桌面图标启动，首次运行需选择用户界面主题（推荐“平衡”模式）。

界面介绍

主界面包含菜单栏、工具栏、绘图区、路径查找器（管理特征和草图）等。

支持传统界面和同步建模界面，后者支持直接编辑几何体而无需依赖历史记录。

二、基础建模流程

创建零件文件

新建文件时选择“ISO零件”模板，使用同步技术（文件名含sync）。


基本流程：选择基准面 → 绘制草图 → 生成特征（拉伸/旋转）→ 添加细节特征。

草图绘制

关键步骤：

选择基准平面（如XZ平面）。

使用绘图工具（直线、圆等）绘制轮廓，通过“智能尺寸”标注并锁定尺寸（红色显示）。

添加几何约束（如水平、垂直、同心）确保草图精确。

技巧：

开放草图可用于切割特征，封闭草图用于生成实体。

按F3键锁定草图平面，避免误选其他面。

生成特征

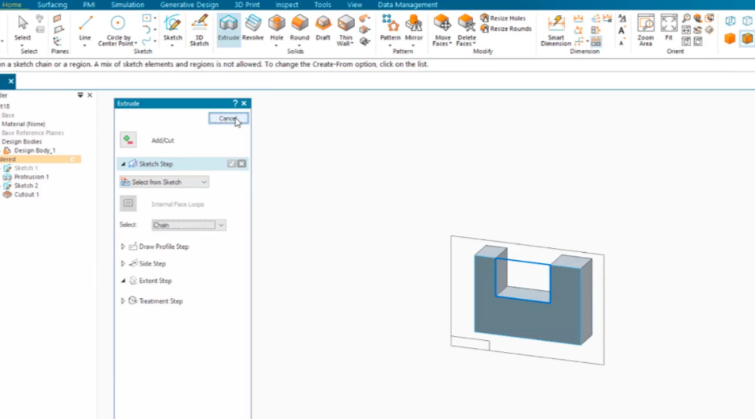

拉伸：选中草图区域后，设置拉伸距离（如20mm），支持对称拉伸。

旋转：需定义旋转轴，设置角度（如360°）。

其他特征：打孔、倒角、薄壁等可通过“主页”选项卡中的命令添加。

三、进阶操作与资源

装配设计

通过“贴合”“轴对齐”等关系组装零件，路径查找器管理装配结构。

使用干涉检查确保零件无冲突。

学习资源

官方教程：帮助文件中的“推荐学习路径”针对不同基础用户（如AutoCAD或SolidWorks用户）。

书籍推荐：《Solid Edge ST10快速入门教程》（机械工业出版社）含配套视频。

社区支持：加入QQ群“Solid Edge技术联盟”或关注微信公众号“SolidEdge联盟”。

四、注意事项

试用版限制：45天后转为查看器，二维图纸打印带水印。

同步建模优势：支持直接编辑几何体，无需重建特征历史。

通过上面步骤和资源，可逐步掌握SolidEdge的基础建模与装配功能。建议结合官方教程和实际案例练习以巩固技能。
