drawio网页版（现更名为diagrams.net）中文使用指南

drawio是一款免费开源的在线图表绘制工具，支持流程图、UML图、网络拓扑图等数十种类型，其网页版无需安装，直接通过浏览器访问即可使用，且提供完善的中文支持。以下是具体的中文设置及基础使用说明：

1. 访问网页版入口

drawio网页版的官方地址为：app.diagrams.net（或旧域名draw.io），无需注册即可直接使用。

2. 切换中文界面步骤

进入网页版后，可通过以下两种方式将语言设置为简体中文：

快速切换法：点击页面右上角的地球图标（语言设置按钮），在弹出的下拉菜单中选择“简体中文”（Simplified Chinese），系统会自动刷新界面并应用中文设置。

设置文件修改法：若上述方法无效，可通过修改本地配置文件实现。打开电脑的“~/.config/draw.io/”目录（Windows用户路径为“%APPDATA%\draw.io”），找到“settings.json”文件，用文本编辑器打开并将“language”键值改为“zh_CN”，保存后重启浏览器即可。

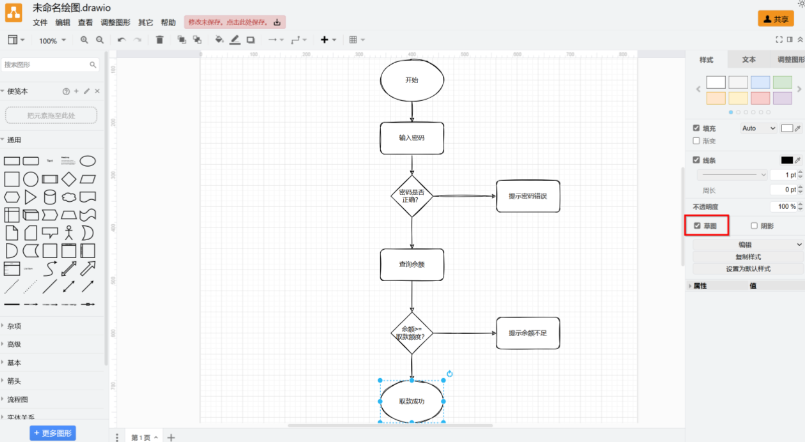

3. 基础绘图操作流程

① 创建新图表

首次使用时，系统会提示选择存储位置（支持本地设备、Google Drive、OneDrive、GitHub等云存储），选择“本地设备”后点击“创建新绘图”，即可进入空白画布。

② 添加图形元素

左侧为图形库，包含“基本”“UML”“网络拓扑”等分类，点击所需图形（如矩形、圆形、流程箭头）并拖拽至中间画布即可添加。若需更多图形，可点击左下角“更多形状”解锁额外分类。

③ 编辑与调整元素

文本编辑：双击图形即可输入文字，右侧“文本”面板可调整字体、大小、颜色等属性。

样式修改：选中图形后，右侧“样式”面板可修改填充色、边框粗细、阴影效果等。

对齐与分布：多选元素（Ctrl+单击），右键选择“对齐”（左/右/居中）或“等距分布”（水平/垂直），快速优化布局。

④ 连接元素

将鼠标悬停在图形上，待边缘出现蓝色连接点后，点击并拖拽至目标图形的连接点，松开鼠标即可完成自动连接。若需手动绘制连线，可按住Ctrl键拖拽蓝色箭头，调整线条形状。

4. 保存与导出方法

保存文件：点击左上角“文件”→“保存”，默认格式为“.drawio”（XML格式，保留编辑信息），可选择保存至本地或云存储。

导出图片：点击“文件”→“导出为”，选择PNG、JPEG、SVG等格式，调整分辨率（建议200%以提升清晰度）和透明背景选项，点击“导出”即可保存至本地。

注意事项

网页版无需注册即可使用，但注册后可同步文件至云端，方便跨设备访问。

若需实时协作，点击右上角“共享”按钮，生成链接即可邀请团队成员共同编辑。

drawio支持导入Visio（.vsdx）文件，导出时也可选择Visio格式，方便团队协作。
