fasttft导出的三角网为什么乱七八糟？

FastTFT导出的三角网混乱的主要原因可归纳为以下几类

1. 原始地形数据质量问题

原始地形数据是三角网生成的基础，若数据本身存在问题，会导致三角网混乱。常见情况包括：

离散点/等高线遗漏：地形复杂区域（如坎上坎下、坡顶坡脚、塘坑周边）未采集足够的关键特征点，或等高线未完整矢量化，导致三角网无法准确拟合实际地貌，出现“空洞”或“悬空”三角形。

高程异常值：外业测量时RTK信号受干扰、人工录入错误等导致的高程点异常（如明显偏离周边点的高程），未被过滤或修正，使三角网包含错误节点，破坏整体结构。

图层混乱：两期地形数据（原始与设计）合图时，高程点或等高线图层重名，导致数据转换时高程混乱，生成的三角网无法对应实际地形。

2. 三角网生成参数设置不当


三角网生成时的参数配置不合理，会直接影响三角网的合理性：

边界内插间距过大：生成三角网时，边界内插间距（系统默认20米）若超过地形变化的敏感尺度（如陡坎、沟渠等），会导致边界区域三角形跨度太大，无法贴合实际地形，出现“拉伸”或“扭曲”的三角形。

未过滤小角度三角形：自动三角网生成时，可能产生角度过小的“瘦长三角形”（如小于5°），这类三角形不符合实际地貌特征，会导致三角网看起来杂乱无章。

3. 地貌特征处理不完善

特殊地貌（如坎、坡、塘坑、道路水沟）未针对性处理，会导致三角网与实际不符：

坎/坡上下错采：坎上与坎下、坡顶与坡脚的高程点未严格对应采集（如坎上采了点但坎下未采），导致三角网“跨坎”或“悬空”，无法反映坎的实际形态。

线状地物未纵向对应：道路、水沟等线状地物，未沿其走向横向对应采点（如道路一边采了点但另一边未采），导致三角网沿道路方向“扭曲”，无法贴合地物轮廓。

交界处错采：平缓区域与陡坎、塘坑等起伏较大的地貌交界处，未保持高程点一致（如平缓区域采了点但交界处未采），导致三角网“拉向”平缓区域，破坏地貌真实性。

4. 三角网编辑修正不足

自动生成的三角网可能存在局部错误，未进行人工或软件编辑修正：

多余三角形未删除：区域边界生成的无用三角形（如超出计算范围的多余三角网），未及时删除，导致三角网范围混乱。

悬空/畸形三角形未重组：未过滤小角度三角形或重组悬空三角形（如位于塘坑上方无支撑的三角形），导致三角网出现“漂浮”或“交叉”的情况。

5. 软件操作流程不规范

操作过程中未按正确步骤处理，会导致三角网数据错误：

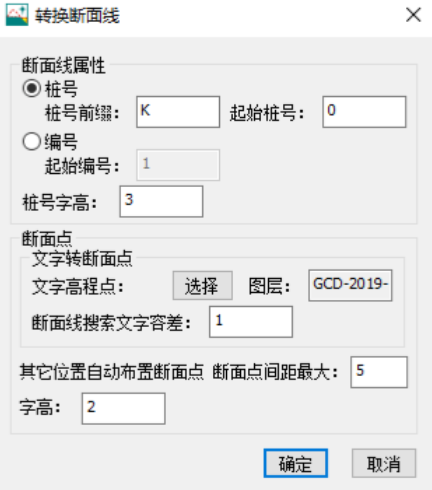

未转换高程数据：图面高程点未通过“高程点转换”功能转换为软件可识别的三维离散点，导致三角网生成时无法获取正确高程，出现混乱。

未绘制计算范围：未用多段线绘制准确的计算范围（如边界与实际地貌不符），导致三角网超出或未覆盖需要计算的区域，出现“多余”或“缺失”的三角形。
