petrel断层建模的最佳实践是什么?
软件: petrel
Petrel断层建模的最佳实践可归纳为以下五个核心要点,结合权威资料与实际操作经验总结:
一、核心原则:Pillar-Griding方法
使用Key Pillars近似原始数据
断层模型通过Key Pillars(原始数据的近似)在3D网格中创建断层面,避免直接使用矛盾的原始数据。Pillars需能准确表示断层形状,确保模型一致性。
网格生成与优化
采用Z字形断层分布,通过“应用”创建中间网格骨架,结合井标志点优化模型。
设置网格平面步长(INCREMENT)和断层处编辑方式,确保网格贴合地质结构。
二、数据准备与处理
多源数据整合
结合地震数据体(如蚂蚁体)、断层棍(Fault Sticks)、数字化等值线等,通过“解释”模块导入主断层数据。

井口与分层数据加载

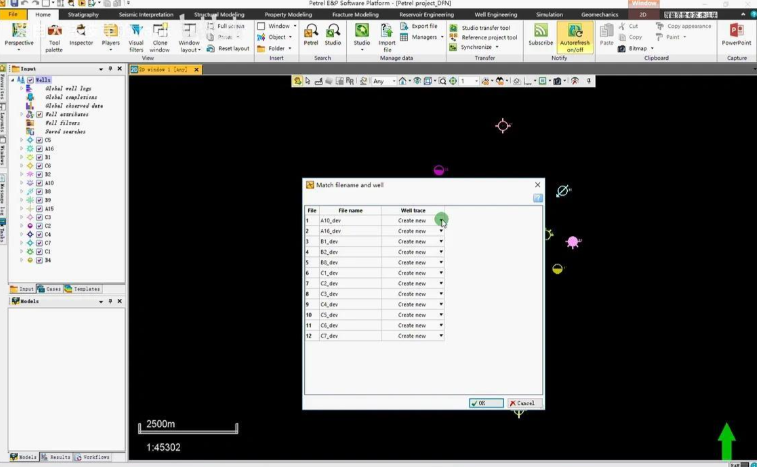

加载井口坐标、顶底深、测井曲线等数据,确保坐标系统与模型一致。
使用WELLTOPS文件加载分层数据,删除系统默认项后建立对应层位。
三、模型构建流程
断层定义与编辑
在3D窗口创建断层POLYGON,通过“创建新断层”功能编辑多边形数据。
使用表格多项拖放(Table Multi-Drop)批量导入断层数据,激活主断层并生成骨架。
水平划分与层位绑定
通过“Make Horizons”生成水平界面,双击网格或Horizons设置Segment ID以便后续分析。
将断层绑定到测井曲线交点,提升模型精度。
四、质量控制与效率提升
简化模型复杂度
尽量减少Key Pillars和形状点数量,避免修改困难。
优先使用确定性建模(如大断层)或随机性建模(适用于海量数据)。
分层管理与参数化
通过“构造格架”模块分层管理断层,支持差异化的裂缝属性设置。
结合协克里金或模拟算法优化断层分布。
五、特殊情况处理
逆断层建模 :通过Pillar-Griding生成骨架后,单独制作水平界面并设置Segment ID进行区分。
多套数据冲突 :仅使用主断层数据生成骨架,避免矛盾数据影响最终模型。
通过上面方法,可高效、准确地构建符合地质规律的Petrel断层模型,为后续流体模拟和数据分析奠定基础。
