Cadence绘制PCB的核心步骤可分为工程创建、原理图设计、PCB布局布线及电气规则检查五个阶段，具体操作如下：

一、工程创建与原理图设计

新建工程

打开Cadence软件，选择Design Entry CIS进入Capture CIS，点击File > New Project设置工程名称和保存路径。

默认打开SCHEMATIC1 PAGE1原理图文件，可通过右键菜单重命名或管理文件。

元件库管理

添加封装库和3D库至PCBLIB文件夹，支持自定义元件库创建与编辑。

使用Project Manager工具批量导入元件数据（如从Datasheet拷贝），提高效率。


绘制原理图

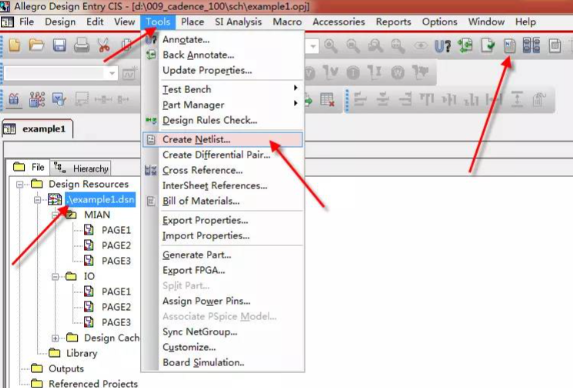

通过工具栏放置元件、绘制线路并连接网络，支持自动编号和网络表生成。

生成网络表后需检查元件封装匹配、引脚定义等错误。

二、PCB布局布线

创建PCB文件

在Capture CIS中点击File > New，选择PCB类型，设置板框尺寸（如4400×3200mm）和倒角参数。

设置布线规则

定义允许布线区（比板框小100mm）和安装孔区域，支持手动或自动复制边界生成封装限制区。

配置层叠结构，需添加电源层、地层及信号层。

布线操作

手动放置元件并连接线路，支持线宽/间距调整；也可使用自动布线优化路径。

布线完成后需进行电气规则检查，确保无短路、断路等问题。

三、电气规则检查与文件输出

电气规则验证

使用Cadence内置工具检查元件封装匹配、引脚定义、线路交叉等错误，生成错误报告辅助修正。

生成制造文件

完成设计后，通过Tools > Generate Manufacturing Files输出Gerber文件、钻孔文件等，支持多种制造工艺。

注意事项 ：不同版本Cadence操作可能略有差异，建议结合具体软件界面调整步骤。若遇到错误，可通过系统日志（Session Log）定位问题。
