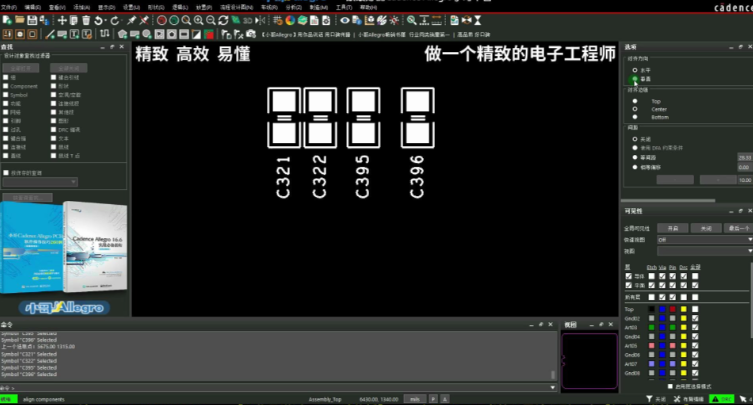

allegro元器件换层
软件: allegro
在Allegro PCB设计中,将元器件从顶层换到底层(或反之)是常见的操作,以下是几种实现方法及注意事项:
1. 使用Flip Component命令
步骤:
在PCB Editor中选中目标器件。
通过菜单栏选择 Place → Flip Component,或直接使用快捷键 Ctrl+F。
执行后,器件会从当前层(如顶层)镜像翻转到底层,同时保持电气连接不变。
注意:翻转后需检查DRC(设计规则约束),确保无间距冲突或短路问题。

2. 通过右键菜单或属性修改
方法一:双击器件打开属性窗口,手动将层属性从“Top”改为“Bottom”。
方法二:选中器件后右键选择 Mirror,直接切换层(需在Placement模式下操作)。
3. 批量操作与高级设置
批量翻转:在移动模式下(Edit → Move),通过右键菜单选择 Term Group,框选多个器件后执行翻转或镜像操作。
栅格对齐:翻转后可使用对齐工具(Edit → Align)或调整栅格点(Setup → Grids)优化布局精度。
4. 验证与调整
电气检查:翻转后需重新验证网络连接,尤其是高速信号或电源层器件,避免因层切换导致阻抗变化。
丝印处理:换层后器件的丝印(RefDes)可能需手动调整位置或层属性(通过Edit → Change修改Text的Subclass)。
5. 其他相关功能
层集合管理:通过 Manufacture → Artwork 设置层显示集合,快速切换视图以检查换层效果。
Z-Copy应用:若需复制器件到其他层(如保留原层备份),可用 Edit → Z-Copy 功能。
注意事项
封装兼容性:部分封装(如非对称焊盘)可能不支持直接翻转,需检查库文件是否允许负片层使用。
过孔调整:换层后过孔网络可能需重新分配(通过右键菜单 Assign Net)。
上面方法可根据具体设计需求选择,建议操作前备份设计文件以避免意外错误。
