Allegro镜像整个电路板的方法与注意事项
一、快速镜像整个电路板的常规操作

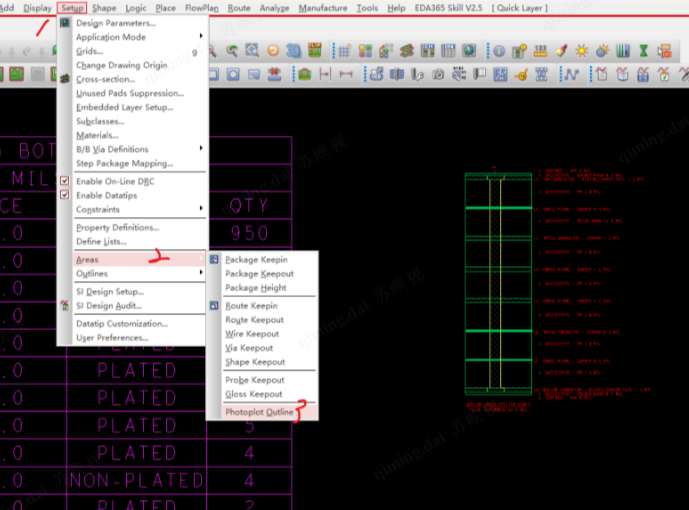

在Allegro PCB Editor中,若需要快速镜像整个电路板(如查看底层丝印或对称设计调整),View → Flip Design 是最直接的工具。执行该命令后,软件会将顶层(Top Layer)的所有元素(元件、走线、铜皮、文字等)沿水平轴(X轴)翻转至底层(Bottom Layer),底层元素则翻转到顶层。操作完成后,可通过View → Flip Design 再次切换回原始状态。此方法适用于临时查看或简单对称设计,无需修改元件封装或网络连接。
二、智能镜像整个电路板(保持布局结构)
若需镜像整个电路板并保持元件间的相对位置、布线连接及布局结构(如差分对、对称模块),Place → Replicate → Create Replicate... 是更专业的选择。具体步骤如下:
选择源布局:确保顶层布局已完成且符合设计要求;
创建复制规则:点击菜单栏Place → Replicate → Create Replicate...,输入规则名称(如“Original_Top”),点击OK;

设置镜像参数:在Options面板中,确认“Select by”设置为“All”(选择整个板子)或“Window”(框选特定区域);
框选镜像范围:用鼠标框选需要镜像的顶层区域(或整个板子);
完成镜像:右键点击→Done,Allegro会自动生成镜像布局,元件、走线及铜皮均沿水平轴翻转至底层,且相对位置保持不变。
三、镜像模块化子电路(复用带布线布局)
若需镜像整个电路板中的特定功能模块(如电源模块、接口电路),并复用其带布线的布局,可使用Module Instance(模块实例)功能:
创建模块定义:先完成顶层模块的布局(元件、走线、过孔等),点击Place → Module → Create,输入模块名(如“Power_Module”),框选模块内所有内容,右键→Done;
放置镜像模块:点击Place → Module → Place,在Options面板中选择“Active Module”(刚创建的模块)、“Placement Side”(Bottom,底层)、勾选“Mirror”(镜像),点击放置位置即可生成底层镜像模块;
调整位号方向:镜像后,底层元件位号可能倒置,可通过Edit → Move 或Edit → Spin 选中位号文本,旋转至正常方向(如0°或90°)。
四、镜像操作的注意事项
避免使用Edit → Mirror:该命令仅镜像单个元件的几何体(如元件封装),若选择多个元件,每个元件会以自身原点为中心翻转,导致布局混乱,不适合整个电路板的镜像;
备份文件:镜像操作前务必保存当前设计(File → Save 或另存为新版本),防止误操作导致数据丢失;
封装兼容性:确保所有元件都有适用于底层的封装(如SMD封装),避免镜像后出现封装不匹配的问题;
位号处理:镜像后底层位号默认倒置,需手动或批量调整(如使用Edit → Change 结合Find过滤“Text”和“Bottom”层),确保装配时可读性;
网络连接:若镜像后的布局需对应原理图变化(如对称电路),需勾选“Replicate Connectivity”(在Place Replicate或Module Instance中),自动更新网络连接。
