Windchill开发教程：从入门到实践

Windchill是由PTC公司开发的企业级产品生命周期管理(PLM)软件，广泛应用于产品设计与制造流程管理。本教程将全面介绍Windchill开发的关键知识，包括环境搭建、API使用、插件开发以及最佳实践，帮助开发者快速掌握Windchill开发技能。

一、Windchill开发环境搭建

1.1 基础环境配置

Windchill开发环境的搭建是开发工作的第一步，需要完成以下准备工作：

修改计算机名称：确保开发机名称符合Windchill安装要求

关闭Windows防火墙：避免网络连接问题

配置host文件：添加Windchill服务器地址映射，例如：

192.168.110.59 plm.ybs.com localhost

安装JDK：建议使用与Windchill版本兼容的JDK版本，并配置JAVA_HOME环境变量

1.2 Eclipse开发环境配置

Eclipse是Windchill开发的主流IDE，配置步骤如下：

下载并安装Eclipse IDE for Java Developers版本

配置工作空间编码为UTF-

安装必要插件：

EGit：用于版本控制

Maven Integration：项目管理

配置Java运行时环境，指向已安装的JDK

1.3 Windchill SDK导入

Windchill SDK通常位于服务器安装目录下的/Windchill/wt/lib文件夹中，主要包含：

wtclient.jar：客户端核心库

wtnet.jar：网络通信相关

其他依赖JAR文件

将这些JAR文件导入Eclipse项目的构建路径中

二、Windchill API开发基础

2.1 Windchill API概述

Windchill API基于Java语言开发，支持多种集成协议：

RMI(Remote Method Invocation)：Java平台专用，高性能

SOAP Web服务：基于XML，跨平台支持

REST API：轻量级，使用JSON格式

API功能模块包括：

数据管理(Part、Document等对象的CRUD操作)

工作流管理(流程启动、任务审批)

权限与安全(用户认证、角色控制)

系统集成(与ERP、MES等系统对接)

2.2 连接Windchill服务器

建立与Windchill服务器的连接是API调用的第一步：

// 设置Windchill服务器地址

System.setProperty("wt.rmi.iiop.server", "your_windchill_server");

System.setProperty("wt.rmi.iiop.port", "5500");

// 登录Windchill

SessionService sessionService = SessionServerHelper.manager.newSessionService();

sessionService.login("username", "password");

// 获取当前会话上下文

WTContext context = WTContext.getContext();

System.out.println("成功连接到Windchill服务器，当前用户：" + context.getUser().getName());

这段代码演示了如何通过RMI协议连接Windchill服务器并进行用户认证

2.3 常用API操作示例

2.3.1 根据编号查询部件

public JSONObject queryWTPartByNumber(String number) {

JSONObject jsonObject = new JSONObject();

try {

if (StringUtils.isEmpty(number)) {

throw new Exception("number不能为空");

}

WTPart part = PartUtils.getPart(number, false);

if (ObjectUtil.isNotEmpty(part)) {

jsonObject.set("name", part.getName());

jsonObject.set("number", part.getNumber());

}

} catch (WTException e) {

e.printStackTrace();

} catch (Exception e) {

e.printStackTrace();

}

return jsonObject;


}

此方法演示了如何通过部件编号查询部件基本信息

2.3.2 创建新部件

private JSONObject createAndSavePart(PartEntity part) throws WTException {

JSONObject jsonObject = null;

try {

WTContainerRef containerReference = WTContainerRef.newWTContainerRef((WTContainer)WTObjectUtil.getWTObjectByOid(part.getContainerOid()));

WTPart wtPart = WTPart.newWTPart(part.getNumber(), part.getName(), QuantityUnit.EA);

wtPart.setContainerReference(containerReference);

wtPart.setPartType(PartType.SEPARABLE);

wtPart.setSource(Source.MAKE);

ViewHelper.assignToView(wtPart, ViewHelper.service.getView("Design"));

PersistenceHelper.manager.save(wtPart);

WTPart newPart = (WTPart) PersistenceHelper.manager.refresh(wtPart);

jsonObject = new JSONObject();

jsonObject.putOpt("name", newPart.getName());

jsonObject.putOpt("number", newPart.getNumber());

} catch (Exception e) {

throw new WTException("对象创建失败。(" + e.getMessage());

}

return jsonObject;

}

此代码展示了如何通过API创建新的部件对象

三、Windchill插件开发

3.1 Eclipse插件开发基础

Windchill插件基于Eclipse插件框架开发，使用OSGi标准实现模块化管理。开发前需要：

安装Eclipse插件开发工具(PDE)

熟悉OSGi框架基础

了解Windchill扩展点机制

3.2 创建插件项目

在Eclipse中创建插件项目的步骤：

选择File > New > Project...

选择Plug-in Project

输入项目名称(如MyWindchillPlugin)

选择正确的Target Platform为Windchill环境

勾选This plug-in will make contributions to the UI(如需UI交互)

完成其他设置后点击Finish

3.3 配置插件清单(MANIFEST.MF)

MANIFEST.MF是插件的核心配置文件，主要配置项包括：

Bundle-Name：插件名称

Bundle-Description：插件描述

Dependencies：添加Windchill SDK等依赖

Extensions：配置扩展点(命令、视图等)

3.4 扩展Eclipse功能

3.4.1 命令扩展

@Command

public class MyCommand implements IWorkbenchWindowActionDelegate {

@Override

public void run(IAction action) {

// 执行命令的操作

}

// 其他方法实现

}

通过@Command注解创建自定义命令

3.4.2 视图扩展

public class MyView extends ViewPart {

@Override

public void createPartControl(Composite parent) {

// 创建视图的控件

}

// 其他方法实现

}

继承ViewPart类创建自定义视图

四、Windchill开发最佳实践

4.1 开发规范

Java开发规范：遵循Sun标准的Java编码规范

Windchill特定规范：

正确处理错误信息，确保用户界面和系统日志的透明度

控制Debug语句的使用

提供调试开关便于模块间协作调试

4.2 目录结构与代码组织

Windchill项目典型目录结构：

codebase/

├── com/

│ └── ptc/

│ └── windchill/

│ ├── app/ MVC层代码

│ ├── core/ 核心逻辑

│ ├── db/ 数据访问层

│ └── web/ Web资源

├── META-INF/ JAR元数据

└── resources/ 配置资源

合理的目录结构有助于代码维护和团队协作

4.3 性能优化

缓存机制：利用Hibernate二级缓存和Ehcache减少数据库访问

批处理操作：对大量数据操作使用批处理减少网络往返

异步处理：耗时操作采用异步机制提高响应速度

数据投影：仅返回客户端需要的数据字段

五、Windchill核心概念深入

5.1 数据模型

Windchill数据模型特点：

对象管理框架(OMF)：统一管理各种数据对象的生命周期

版本控制：强大的版本管理和配置功能

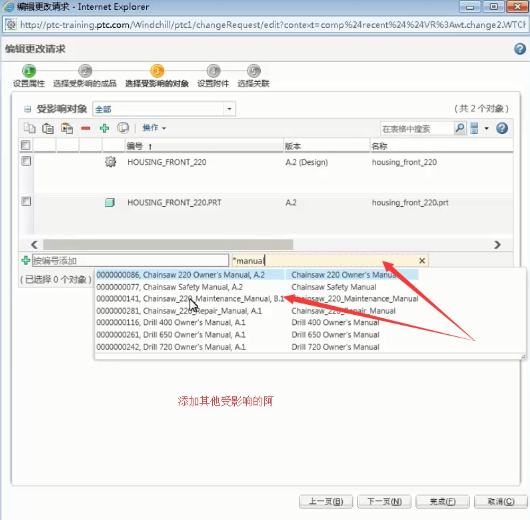

变更管理：完整的变更和发布管理机制

可扩展性：支持通过自定义扩展适应不同业务需求

5.2 物料与BOM管理

物料：可以是零件、组件、虚拟件等，可自制或外购

BOM(物料清单)：

狭义BOM：树状形式展现物料层级关系

广义BOM：包含技术文件、图纸、变更信息等完整产品信息

5.2.1 创建物料步骤

在产品库结构中定位目标文件夹

点击"新建部件"按钮

选择类型(如"部件")

输入编号、名称等属性

点击"完成"创建

5.2.2 递归获取BOM结构

public JSONObject getAllChildPart(String oid) throws WTException, RemoteException {

List bom = Lists.newArrayList();

JSONObject jsonObject = new JSONObject();

// 递归逻辑实现

return jsonObject;

}

此方法框架展示了如何递归获取带有层级结构的BOM数据

六、常见问题与解决方案

6.1 连接问题

连接失败：检查服务器地址、端口、网络连通性及服务状态

登录失败：确认凭证正确且账户有API调用权限

类加载失败：检查SDK JAR是否正确定导入，依赖是否完整

6.2 并发冲突

使用乐观锁或版本控制管理并发修改

对关键操作实现适当的同步机制

6.3 数据完整性问题

确保CRUD操作不破坏数据库约束

实现事务管理保证操作原子性

七、进阶学习资源

Windchill源码与工具资料合集：深入源码结构与组件分析

Eclipse调用Windchill API实战指南：详细API使用教程

WindChill 10.0 API开发者指南：最新API特性与最佳实践

Windchill开发全攻略：环境搭建与实践指南

Windchill插件开发教程：Eclipse插件开发专题

通过本教程的学习，开发者可以掌握Windchill开发的核心技能，从环境搭建到API使用，再到插件开发和性能优化。建议结合实践项目加深理解，并参考官方文档和社区资源解决特定问题。
