protel99se导出原理图

Protel99SE导出原理图的常见场景及操作步骤

Protel99SE中导出原理图主要有两种场景：直接导出原理图文档（如转换为其他CAD格式）和从PCB反向导出原理图（用于设计验证或修改）。以下是具体操作流程：

一、直接导出原理图文档（如转换为AutoCAD格式）

若需将原理图导出为AutoCAD兼容格式（如DXF），用于后续绘图或与其他系统对接，操作步骤如下：

打开Protel99SE软件，进入目标原理图设计界面；

点击顶部菜单栏【File】→【Export】，弹出文件导出对话框；


在“保存类型”下拉菜单中选择“AutoCad Files”，并设置“AutoCAD Version”为R13、“Format”为DXF；

选择导出文件的保存路径及名称，点击【OK】即可生成DXF文件；

用AutoCAD打开导出的DXF文件，可根据需要对图层、线条等进行分类编辑。

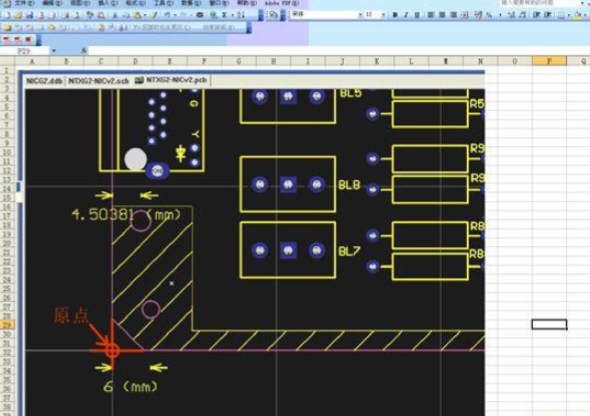

二、从PCB反向导出原理图（PCB→原理图）

若已有PCB设计文件，需反向生成原理图（用于验证电气一致性或修改设计），需通过中间格式转换，步骤如下：

导出网络表：打开PCB设计文件，点击【File】→【Export】，选择“Netlist Files”格式，保存为.NET文件（网络表包含元件封装、引脚连接等关键电气信息）；

转换为EDIF格式：使用第三方工具（如Omninet for Windows），导入.NET网络表文件，设置输出格式为EDIF（电子设计交换格式），生成.EDF文件；

生成ORCAD原理图：用E-Studio软件打开.EDF文件，右键选择“Generate Schematics”，自动生成ORCAD 9.10格式的原理图（.DSN文件）；

转换为Protel兼容格式：用Protel2004/DXP2004打开.DSN文件（可能提示错误，但通常可正常打开），点击【File】→【Save As】，选择“Schematic Binary4.0”格式（.Sch），保存为Protel99SE兼容的原理图文件。

注意事项

反向导出的局限性：复杂PCB设计（元件数量多、层次结构深）反向导出的原理图可能存在层次混乱、元件布局集中等问题，需手动调整优化；

工具依赖：反向导出需依赖Omninet、E-Studio、Protel2004等第三方工具，需提前安装并配置好环境；

格式兼容性：直接导出的DXF文件需用AutoCAD打开，反向导出的.Sch文件需用Protel99SE及上面版本打开。
