Protel99SE元件库大全
一、Protel99SE元件库框架结构
Protel99SE的元件库分为两大类，均以独立设计数据库（.Ddb）形式存在：

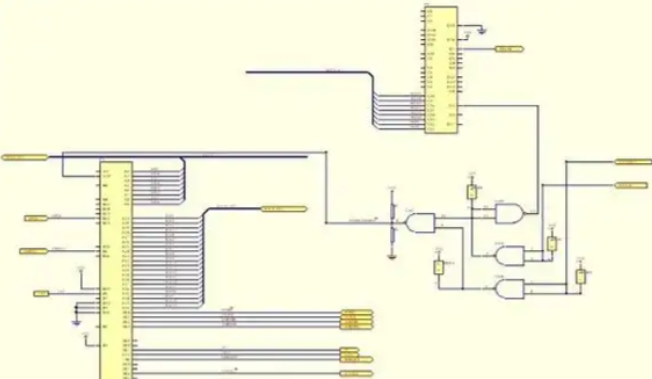

原理图元件库：存储元件的电气图形符号（如电阻、电容的符号），用于原理图设计；
PCB元件封装库：存储元件的物理封装（如电阻的AXIAL封装、电容的RAD封装），用于PCB布局布线。
二、原理图元件库分类及常用元件
原理图元件库按元器件种类划分，系统默认主要包含以下16类库（部分库需手动加载）：
单片机库：包含8051、AVR等常见单片机型号；
集成电路库：通用数字/模拟集成电路（如运算放大器、电压比较器）；
TTL74系列库：74HC、74LS等TTL逻辑门电路（如74LS00与非门、74LS04反相器）；
CMOS系列库：4000系列CMOS逻辑电路（如4013 D触发器、4027 JK触发器）；
二极管/整流器件库：普通二极管（DIODE）、肖特基二极管（DIODESCHOTTKY）、整流桥（BRIDEG1/2）；
晶体管库：三极管（NPN、PNP）、场效应管（JFET N/P、MOSFET N/P）、感光三极管（NPN-PHOTO）；
晶振库：晶体振荡器（CRYSTAL）；
电感/变压器件库：普通电感（INDUCTOR）、带铁芯电感（INDUCTORIRON）、可调电感（INDUCTOR3）、变压器（TRANS1/2）；
光电器件库：发光二极管（LED）、数码管（DPY_3-SEG/7-SEG_DP）、光敏二极管（PHOTODIODE）；
接插件库：排针（HEADER4/8×2）、插头/插座（CON1-50、DB9/15/25/37）、IDC连接器（IDC16-50）；
电解电容库：电解电容（ELECTRO1/2，容量越大体积越大）；
钽电容库：钽电容（TANTALUM）；
无极性电容库：无极性电容（CAP）；
SMD电阻库：贴片电阻（RES4-10，封装尺寸如0402对应1/16W、0603对应1/10W）；
其他电阻库：碳膜电阻（RES1/2）、水泥电阻、光敏电阻（LDR）、压敏电阻（VARISTOR）；
其他元器件库：蜂鸣器（BUZZER）、电源模块（BATTERY）、继电器（RELAY-DPDT）、电池（BATTERY）等。
三、PCB元件封装库分类及常用封装
PCB元件封装库同样按元器件种类及封装类型划分，系统默认主要包含以下11类库：
集成电路（直插）库：双列直插封装（DIP-引脚数+尾缀，如DIP-16N表示300mil体宽、2.54mm间距的16引脚窄体封装；DIP-16W表示600mil体宽的宽体封装）；
集成电路（贴片）库：小外形贴片封装（SO-引脚数+尾缀，如SO-16N表示150mil体宽、1.27mm间距的16引脚窄体SMD封装；SO-16M表示118mil体宽的微形封装）；
电感库：轴向电感（INDUCTOR，封装如AXIAL0.3-0.6，数字越大体积越大）、贴片电感（0402/0603等）；
电容库：无极性电容（CAP，封装如RAD0.1-RAD0.4，数字越大体积越大）、有极性电容（ELECTRO1/2，封装如RB.2/.4-RB.5/1.0，其中“.2/.4”表示直径/高度，单位为英寸）；
电阻库：固定电阻（RES1/2，封装如AXIAL0.3-AXIAL1.0）、可变电阻（POT1/2，封装如VR1-VR5）；
二极管整流器件库：二极管（DIODE，封装如DIODE0.4/0.7，小功率用0.4、大功率用0.7）、整流桥（BRIDGE1/2，封装如FLY4）；
光电器件库：发光二极管（LED，封装如SIP2或DIODE0.4）、数码管（DPY_7-SEG_DP，封装如DPY_7-SEG_DP）；
接插件库：排针（PIN，封装如PIN1-50）、插头/插座（CON，封装如CON4-50）、IDC连接器（IDC16-50）；
晶体管库：三极管（NPN/PNP，封装如TO-5/92A/B）、场效应管（JFET/MOSFET，封装同三极管）、晶闸管（SCR，封装如TO-46）；
晶振库：晶体振荡器（CRYSTAL，封装如XTAL1）；
其他元器件库：蜂鸣器（BUZZER，封装如RAD0.3）、电池（BATTERY，封装如RAD0.4）、继电器（RELAY-DPDT，封装如DIP8）、开关（SW-SPST/PB，封装如RAD0.4）。
四、常用元件库路径及说明
1. 原理图元件库路径
系统默认路径：C:\Program Files\Design Explorer 99 SE\Library\Sch\*.Ddb
Miscellaneous Devices.ddb：包含电阻、电容、二极管、三极管等分立元件；
Protel DOS Schematic Libraries.ddb：包含TTL（74系列）、CMOS（40系列）等集成电路；
Protel DOS Schematic Intel.Lib：Intel公司CPU（如8031、8051）及接口芯片；
Protel DOS Schematic Memory Devices.Lib：存储器（如27系列EPROM、62系列RAM）。
2. PCB元件封装库路径
系统默认路径：C:\Program Files\Design Explorer 99 SE\Library\Pcb\*\*.Ddb
Miscellaneous.ddb：包含电阻、电容、二极管等基础元件封装；
General IC.ddb：包含DIP、SOIC、SOP等集成电路封装；
Connectors.ddb：包含排针、插头/插座等接插件封装；
Transistors.ddb：包含三极管、场效应管等晶体管封装；
Transformers.ddb：包含变压器封装。
五、常用元件中英对照（原理图符号）
中文名称 英文名称 示例（原理图元件库）
电阻 Resistor RES1、RES
电容 Capacitor CAP、ELECTRO
电感 Inductor INDUCTOR
二极管 Diode DIODE
稳压二极管 Zener Diode DIODESCHOTTKY
三极管 Transistor (NPN/PNP) NPN、PNP
场效应管 MOSFET/JFET MOSFET N/P、JFET N/P
发光二极管 LED LED
数码管 7-Segment Display DPY_7-SEG
集成电路 Integrated Circuit 74LS00、
接插件 Connector CON1、DB
继电器 Relay RELAY-DPDT
晶振 Crystal Oscillator CRYSTAL
