protel99se使用教程初学者

以下是Protel99SE的使用教程，涵盖从安装到PCB设计的主要步骤，综合多个搜索结果整理而成：

一、软件安装与启动

安装：确保操作系统为Windows 9X/2000/NT系列，下载安装包后按提示完成安装。安装时需注意兼容性问题，尤其是Win7系统可能需要特殊处理元件库的添加。

启动：双击桌面快捷图标或通过开始菜单启动软件。

二、创建新项目

新建项目：选择菜单栏的“File”→“New”→“Project”，命名项目并设置保存路径。项目文件默认以DDB格式保存。

添加文件：在项目下的“Documents”文件夹中新建原理图（Schematic）或PCB文件，可自定义文件名。

三、原理图设计


设置图纸：在原理图编辑界面，通过“Design”→“Options”选择图纸尺寸（如A4），支持自定义。

添加元件库：从库浏览器（如“Miscellaneous Devices.ddb”）选择元件，若库未显示需手动添加路径。

放置元件：从库中拖拽元件到图纸，按Tab键编辑属性（如封装、标号），空格键旋转，X/Y键镜像翻转。

连线与检查：使用“Place Wire”工具连接元件，放置电源/接地符号。完成后通过“ERC”（电气规则检查）检测逻辑错误。

四、PCB设计

导入网络表：在原理图中生成网络表（.NET文件），新建PCB文件后通过“Design”→“Load Netlist”导入，需确保无报错。

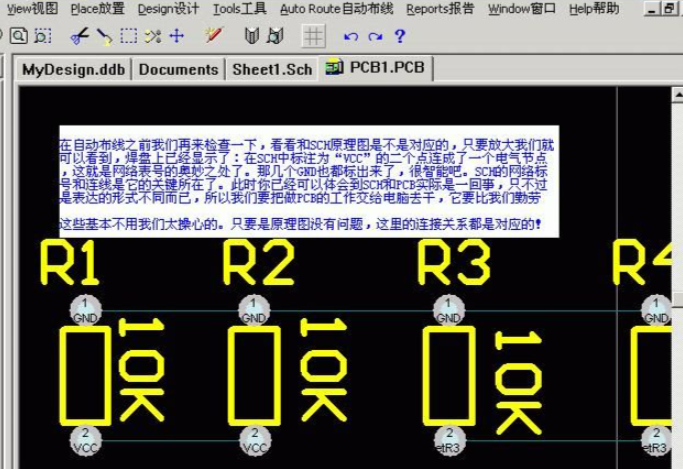

布局与布线：

布局：手动调整元件位置，快捷键Space旋转元件。

布线：使用自动布线（“Auto Route”→“All”）或手动布线（“Place Track”），注意线宽规则（如10-100mil）。

规则检查：通过“Tools”→“DRC”（设计规则检查）验证PCB是否符合电气和制造规范。

五、高级功能

自定义元件库：在原理图或PCB编辑器中创建新元件，定义引脚和封装，保存至自定义库。

3D预览与输出：支持3D模拟查看PCB立体效果，最终导出Gerber文件用于生产。

六、常见问题解决

元件库不兼容：Win7系统需手动添加库文件路径或使用兼容模式。

封装缺失：检查原理图中所有元件的封装是否正确定义，可通过全局修改功能批量设置。

更多详细操作（如汉字添加、覆铜处理）可参考具体教程文档。
