protel常见问题

PROTEL常见问题主要涉及原理图设计、PCB布局及文件处理等方面，以下是关键问题及解决方案：

一、原理图设计问题

ERC报告管脚未接信号

原因：封装定义I/O属性或元件放置时修改了不一致的grid属性。

解决：检查封装属性设置，确保元件放置时grid参数一致，避免反向连接pin。

元件跑到图纸界外

原因：未在元件库中心创建元件。

解决：在元件库中选择图纸中心位置创建元件，避免偏移。

网络表无法全局调入PCB

原因：生成netlist时未选择"global"选项。


解决：在生成netlist时勾选"global"参数，确保网络完整。

多部分元件使用annotate错误

原因：多部分元件结构复杂，annotate功能可能失效。

解决：避免对多部分元件使用annotate，改用其他方式标注。

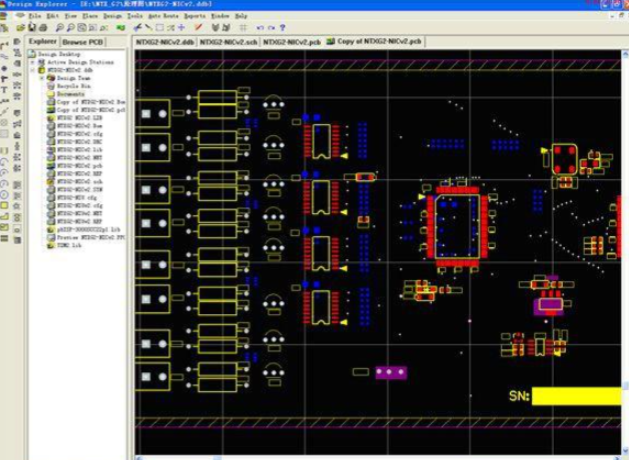

二、PCB布局问题

网络载入时NODE未找到

原因：元件封装名称或pinnumber与PCB库不匹配。

解决：检查元件封装名称和pinnumber是否与PCB库一致，必要时更新库文件。

DRC报告网络分段

原因：网络未连通。

解决：使用"CONNECTED COPPER"命令手动连接断开的节点，或检查元件布局是否存在隐藏字符。

三、文件处理与兼容性问题

导出文件圆弧隐藏

原因：禁止布线层圆弧等特殊图形在导出时被压缩。

解决：导出前检查隐藏图形，必要时手动调整显示设置。

Net名称与Port同名风险

原因：可能因电源端口全局命名导致冲突。

解决：避免Net名称与电源端口（如VCC、GND）相同，建议使用前缀区分。

四、其他注意事项

系统兼容性 ：建议使用Windows 2000或更高版本，减少蓝屏风险。

复杂设计建议 ：避免自动布线，手动布线可提升设计精度。

上面问题及解决方案基于PROTEL官方文档及用户反馈整理，实际操作中需结合具体版本和项目需求调整。
