solidworks教程入门教程
软件: solidworks
以下是SolidWorks快速入门的综合教程,结合了多个优质资源的关键步骤和技巧,帮助新手快速掌握基础操作:
一、软件界面与基础设置
界面认知
主界面组成:菜单栏(文件操作)、命令管理器(草图/特征工具)、设计树(模型历史记录)、图形区(建模区域)、状态栏(操作提示)。
快捷键技巧:按空格键调出视图定向菜单,Ctrl+Z撤销操作,S键快速调出常用工具。
系统优化
单位设置:进入“工具 > 选项 > 文档属性”,选择毫米制(MMGS)。
网格线:在草图模式下开启网格线辅助对齐(工具 > 选项 > 网格线)。
二、核心建模流程
新建零件
启动SolidWorks后点击“新建 > 零件”,进入建模界面。

草图绘制

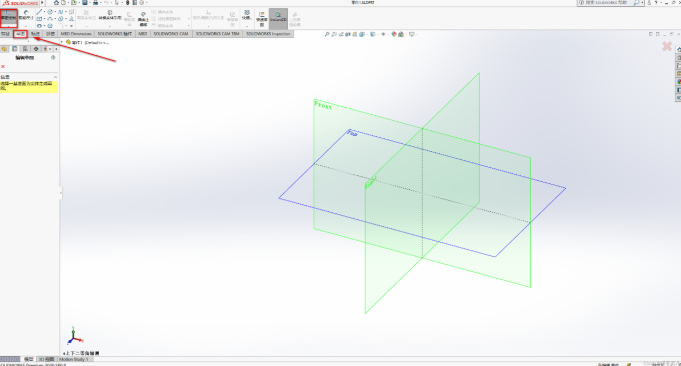

选择基准面:通常选择前视基准面(Front Plane),右键点击“正视于”以正对绘图面。
绘制工具:使用直线、圆、矩形等绘制二维轮廓,通过“智能尺寸”标注尺寸(如绘制半径50mm的圆)。
完全定义草图:确保所有线条显示为黑色(完全约束),未完全定义时设计树会显示“(-)”符号。
特征建模
拉伸凸台:选中草图后点击“拉伸凸台/基体”,设置深度(如100mm)生成三维实体(如圆柱体)。
其他特征:旋转(用于轴对称零件)、切除(移除材料)、圆角/倒角(修饰边缘)。
三、装配体设计
基础装配
新建装配体文件,插入零件并固定第一个零件(如基座),后续零件通过“配合”工具(同轴心、重合等)对齐。
干涉检查:在“评估”菜单中检测零件间是否碰撞。
运动仿真
在“运动算例”中添加马达驱动,模拟机构运动。
四、工程图输出
生成视图
新建工程图文件,插入模型的主视图、剖视图等,自动关联三维模型修改。
标注与BOM表
使用“智能尺寸”标注,插入材料明细表(BOM)列出零件信息。
五、高效技巧与学习建议
快捷键与配置
自定义快捷键(如Ctrl+鼠标中键平移视图),利用“配置”管理同一零件的不同版本。
学习路径
从简单零件(如螺栓)开始,逐步练习复杂模型;参考官方教程(帮助 > SolidWorks教程)。
通过上面步骤,初学者可快速掌握SolidWorks的基础操作。如需深入模具设计或高级功能(如曲面建模),可进一步学习专业案例。
