PKPM新手入门教程完整版
一、PKPM概述
PKPM是中国建筑科学研究院开发的专业结构设计软件，集结构计算、绘图、施工组织设计于一体，广泛应用于建筑工程、桥梁、隧道等领域。其核心功能包括结构模型建立、荷载输入、结构分析（如SATWE有限元分析）、施工图绘制等，是结构工程师的必备工具。
二、安装与启动
1. 安装准备：获取PKPM正版授权（可通过官网或授权机构购买），准备空白U盘（用于安装目录）。
2. 安装步骤：
- 插入PKPM安装光盘，运行安装程序；
- 选择“安装单机版全部软件”（适合新手，包含常用模块如PMCAD、SATWE、PK），或根据需求选择“分项目安装”（如仅需结构设计，可选PMCAD、SATWE）；
- 指定安装路径（建议选择C盘外的非系统盘，如D:\PKPM），避免占用系统资源；
- 完成安装后，桌面会生成PKPM快捷图标。
3. 启动软件：双击桌面图标，进入PKPM主界面（左侧为“专业分页”，右侧为“主菜单”）。
三、基础操作入门
（一）创建工程与设置工作目录
1. 新建工程：
- 打开PKPM，点击左侧“结构”页，选择“PMCAD”→“建筑模型与荷载输入”（首次使用需选择），点击“应用”；
- 在弹出的对话框中，输入工程名称（如“住宅楼”），名称需简洁（≤10个中文字符或20个英文字符），避免特殊符号。
2. 设置工作目录：
- 点击主菜单右下角“改变目录”，选择刚才创建的工程文件夹（如D:\PKPM\住宅楼），点击“确定”；
- 注意：每做一个新工程都需新建文件夹，避免不同工程数据混淆。
（二）轴网布置（结构平面基础）
轴网是结构模型的“骨架”，用于定位柱、梁等构件，常见为正交轴网（横平竖直）。
1. 输入轴网参数：
- 点击“轴线输入”→“正交轴网”，弹出“正交轴网定义”对话框；
- 在“下开间”栏输入柱距（如6000），用“*”表示重复次数（如6000*7，表示7跨，总长42m）；
- 在“左进深”栏输入轴距（如6000*3，表示3跨，总长18m）；
- 点击“确定”，轴网自动生成。
2. 轴线命名：
- 点击“轴线输入”→“轴线命名”，根据屏幕提示，从左到右、从下到上依次输入轴线号（如A、B、C…，1、2、3…）；
- 命名完成后，轴网更清晰，便于后续构件定位。
（三）常用构件布置
1. 柱布置（竖向承重构件）
柱是结构的“支撑点”，需布置在节点（轴线的交点）上。
- 操作步骤：点击“楼层定义”→“柱布置”→“新建”，弹出“截面定义”对话框；
- 选择材料（如混凝土，C30）、截面尺寸（如500×500），点击“确定”；
- 返回“柱布置”界面，用鼠标点击节点位置，柱即布置完成；
- 若布置错误，点击“楼层定义”→“本层修改”→“删除”，选中错误柱即可删除。
2. 梁布置（水平承重构件）
梁连接柱或墙，传递荷载至柱，需布置在轴线上。
- 操作步骤：点击“楼层定义”→“主梁布置”→“新建”，弹出“截面定义”对话框；
- 选择材料（混凝土C30）、截面尺寸（如400×250），点击“确定”；
- 返回“主梁布置”界面，点击轴线（如A轴），梁即布置在该轴线上；
- 若需调整梁的位置，可通过“本层修改”→“移动”功能拖动梁至正确位置。
3. 楼板生成与编辑
楼板是水平分隔构件，覆盖在梁或墙上。
- 生成楼板：柱、梁布置完成后，点击“楼层定义”→“楼板生成”→“生成楼板”，软件自动生成楼板；
- 编辑楼板：
- 修改板厚：点击“楼板生成”→“修改板厚”，输入板厚（如120mm，住宅常用），点击“确定”；
- 开洞：点击“楼板生成”→“板洞布置”，选择洞口形状（矩形、圆形），输入尺寸（如门洞1000×2100），点击“确定”并点击洞口位置。
四、荷载输入
荷载是结构设计的“依据”，包括恒载（永久荷载，如结构自重、装修荷载）和活载（可变荷载，如人员、家具荷载）。
1. 恒载输入：
- 楼板恒载：软件可自动计算（需勾选“自动计算现浇板自重”，位于“荷载输入”→“恒载输入”界面右上角），用户只需输入装修荷载（如20mm厚水泥砂浆找平0.4kN/㎡、20mm厚地砖0.02kN/㎡，合计0.42kN/㎡）；
- 梁间恒载：若梁上有墙体，需输入墙体荷载（如240mm厚砖墙0.24kN/㎡×墙高，如3m高则为0.72kN/㎡），点击“恒载输入”→“梁间恒载”，用鼠标点击梁，输入荷载值。
2. 活载输入：
- 楼面活载：根据《建筑结构荷载规范》选取（如住宅2.0kN/㎡、办公室2.5kN/㎡），点击“恒载输入”→“楼面活载”，输入对应值；
- 屋面活载：不上人屋面0.5kN/㎡，上人屋面2.0kN/㎡。

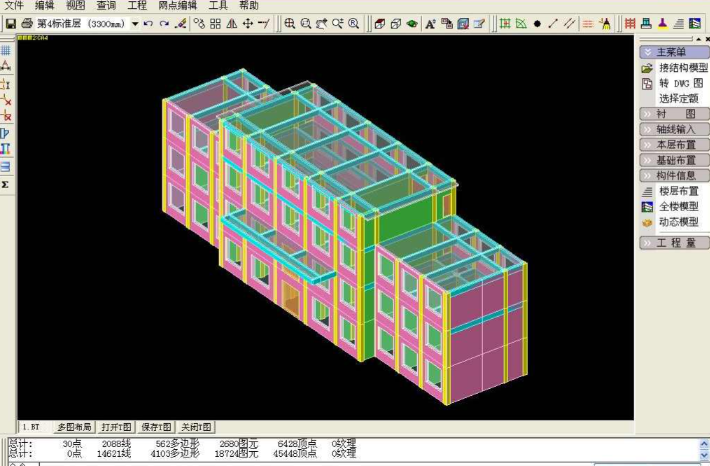

五、楼层组装
楼层组装是将结构标准层（同一楼层的结构布置，如柱、梁、板）和荷载标准层（同一楼层的荷载布置）组合成实际楼层的过程。
1. 操作步骤：
- 点击“楼层组装”→“楼层组装”，弹出“楼层组装”对话框；
- 在“标准层”下拉菜单选择“1”（第一结构标准层，如首层柱、梁布置），“荷载标准层”下拉菜单选择“1”（第一荷载标准层，如首层恒载、活载），“层高”输入“3300”（单位：mm）；
- 点击“添加”，“组装结果”中会出现“1层”；
- 若第2-5层与第1层相同，可在“复制层数”输入“4”，点击“添加”，则自动生成2-5层；
- 若顶层（如第6层）为坡屋顶，需新建结构标准层（如“2层”，柱、梁布置调整）和荷载标准层（如“2层”，屋面荷载），重复上述步骤添加。
六、结构分析与计算
楼层组装完成后，需进行结构分析（计算构件内力、变形），核心是使用“SATWE”（空间有限元分析软件）。
1. 启动SATWE：点击PKPM主菜单“SATWE”→“SATWE前处理”，弹出“SATWE前处理”对话框；
2. 参数设置：
- 点击“接PM生成SATWE数据”，检查“总信息”“风荷载信息”“地震信息”等参数（如抗震设防烈度、场地类别），若有误需修改；
- 点击“特殊构件补充定义”，设置“弹性板”（如坡屋顶弹性板）、“连梁刚度折减”等（新手可暂用默认值）；
- 点击“确定”，返回主菜单。
3. 运行计算：点击“SATWE”→“分析计算”，软件自动计算结构内力（弯矩、剪力、轴力），计算完成后弹出“计算结果”对话框；
4. 结果检查：
- 查看“周期、振型”：检查结构周期是否合理（如第一周期为横向，第二周期为纵向）；
- 查看“位移”：检查最大层间位移角（如框架结构≤1/550），若超过规范限值，需调整构件截面（如增大柱、梁尺寸）；
- 查看“配筋”：检查梁、柱配筋是否合理（如梁配筋率≤2.5%，柱配筋率≤3%），若出现红色预警（配筋过大），需调整截面。
七、施工图绘制
结构分析合格后，需绘制施工图（如框架配筋图、基础图），用于指导施工。
1. 启动PK模块：点击PKPM主菜单“PK”→“框架绘图”，弹出“框架绘图”对话框；
2. 输入绘图参数：
- 选择“自动选筋”（软件自动选择钢筋）、“自动计算裂缝”（检查裂缝宽度是否符合规范）；
- 点击“确定”，软件自动生成框架配筋图；
3. 修改配筋：若配筋不合理（如梁配筋过大），点击“配筋调整”→“梁配筋”，修改纵筋或箍筋（如将4Φ18改为5Φ18），点击“确定”重新计算；
4. 出图：点击“绘图”→“打印”，选择打印机和纸张大小（如A3），点击“确定”，即可打印施工图。
八、注意事项
1. 备份工程：定期将工程文件复制到U盘或其他存储设备，避免数据丢失；
2. 学习资源：通过官方手册（PKPM用户手册）、在线教程（B站、筑龙网）、培训课程（线下或线上）提升技能；
3. 实践为主：通过实际项目（如小住宅、办公楼）练习，熟悉软件操作和结构设计逻辑；
4. 规范意识：严格遵循《建筑结构荷载规范》《混凝土结构设计规范》等规范，确保设计安全。
