petrel软件详细教程大全
软件: petrel
一、Petrel软件概述
Petrel是斯伦贝谢公司开发的集成化油藏全生命周期管理平台，覆盖地质分析、地震解释、构造建模、相建模、属性建模、油藏模拟等全流程，支持多学科协同（地质、地球物理、油藏工程），旨在通过一体化工作流提升地下认知精度与开发决策效率。其核心特色包括：地震-地质-油藏协同（如Ant Tracking自动断层解释与构造模型联动）、多点地质统计建模（模拟复杂储层非均质性）、全三维可视化（直观展示地质体与流体分布）、历史拟合与不确定性分析（量化模型风险）。
二、Petrel基础操作入门
1. 软件安装与环境配置
- 安装步骤：运行Setup.exe安装程序，按提示完成基础安装；注意：安装完成后插入DONGLE硬件锁（许可证载体），未插入前勿重启电脑。
- 首次启动：打开Petrel后，选择“打开项目”（File→Open Project），可选择自带演示项目（如Gullfaks_Demo）熟悉界面，或新建空白项目（File→New Project）。
2. 界面布局与核心组件
Petrel界面采用模块化设计，主要包括：
- 菜单/工具栏：提供标准操作（文件、编辑、视图）及常用工具（如井轨迹设计、地震解释）；
- Petrel资源管理器：左侧树形结构，管理项目数据（井、地震体、模型、表面），支持右键设置对象属性（如显示颜色、线宽）；
- 显示窗口：核心交互区域，包括3D窗口（三维地质体展示）、2D窗口（剖面/平面图）、井剖面窗口（Well Log View，显示单井测井曲线）、联井剖面窗口（Cross Section View，多井对比）；
- 设置窗口：双击对象（如表面、井）弹出，调整显示参数（如色标、网格大小）。
3. 数据导入与管理
Petrel支持导入地质、地震、油藏等多源数据，常见格式包括：
- 井数据：LAS（测井曲线）、Well Heads（井位坐标）、Deviation（井斜）、Well Tops（分层数据）；
- 地震数据：SGY（地震体）、SEG-Y（地震道集）、Time/Depth Slices（时间/深度切片）；
- 表面数据：ASCII（点/线数据）、Polygon（多边形，如断层多边形）。
导入方法：通过“插入”（Insert）菜单→“Import”（导入），选择对应数据类型与文件，或直接拖拽文件至Petrel资源管理器对应文件夹（如“Wells”“Surfaces”）。
三、核心模块详细教程
1. 地震解释与构造建模
- 地震解释：使用“地震解释”（Seismic Interpretation）模块，在3D窗口中加载SGY数据，通过“自动断层拾取”（Automatic Fault Picking）或手动追踪（点击“Add Fault”按钮）识别断层；结合“蚂蚁追踪”（Ant Tracking）技术，基于地震相干体或振幅体提取断层与层位趋势，提升解释效率。

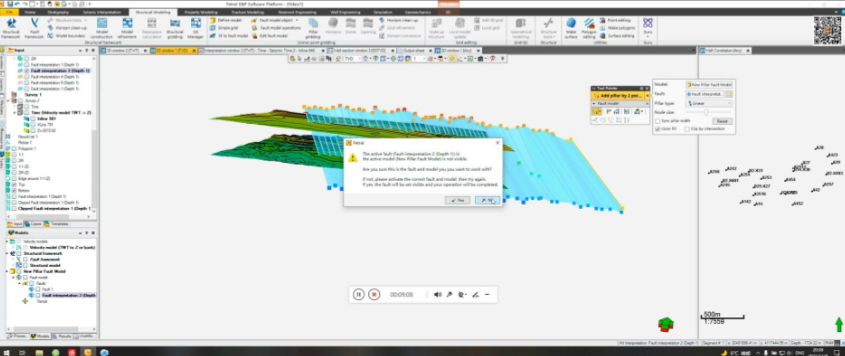

- 构造建模：通过“构造建模”（Structural Modeling）模块，将解释的层位（Horizons）与断层（Faults）转换为三维构造框架。关键步骤：
① 定义Pillar（支柱）：使用“Define Pillars”工具，沿断层交线设置Key Pillars（关键支柱），确保断层连接正确；
② 网格化：选择“Structural Gridding”算法，生成符合地质规律的3D网格（如阶梯状网格处理复杂断区）；
③ 质量控制：通过“截面工具”（General Intersection）切割模型，检查层位与断层的连续性，调整网格参数。
2. 相与属性建模
- 相建模：采用“相建模”（Facies Modeling）模块，基于“多点地质统计”（MPS）或多变量统计方法（如协同克里金），结合地震属性（如曲率、相干体）、测井数据（如伽马射线）生成相模型（如河流相、三角洲相）。关键技巧：
① 约束建模：以地震解释的层位或断层作为约束，避免相模型超出地质边界；
② 交互编辑：通过“相编辑器”（Facies Editor）手动调整局部相带（如河道砂体），提升模型真实性。
- 属性建模：通过“岩石物理建模”（Petrophysical Modeling）模块，将相模型作为约束，模拟孔隙度、渗透率、饱和度等属性。常用方法：
① 确定性方法：序贯高斯模拟（Sequential Gaussian Simulation），模拟属性的空间连续性；
② 随机方法：截断高斯模拟（Truncated Gaussian Simulation），限制属性值在合理范围内（如孔隙度0-30%）；
③ 属性粗化：使用“高级网格化”（Advanced Gridding）模块，将精细属性模型粗化为油藏模拟所需的网格（如ECLIPSE网格），支持方向型粗化（如Cardwell-Parsons方法）。
3. 井轨迹设计与优化
- 井轨迹设计：通过“井轨迹设计”（Well Path Design）模块，在3D环境中手动或自动设计井轨迹。手动设计：点击“Add Well Path”按钮，在3D窗口中点击选择靶点，系统实时显示狗腿度（Dogleg Severity），超过阈值（如5°/30m）会提示警告；自动优化：选择“Optimize Well Path”功能，输入靶点坐标、平台位置、狗腿度限制（如≤6°/30m），系统自动计算最优轨迹（综合考虑钻井成本与风险）。
- 井轨迹可视化：设计完成后，可在3D窗口中显示井轨迹（红色线条），结合“井剖面窗口”（Well Log View）查看轨迹与地层的关系（如是否穿越目标油层），确保轨迹符合地质目标。
4. 油藏工程与历史拟合
- 油藏工程集成：通过“油藏工程核心”（Petrel RE Core）模块，将地质模型直接导入ECLIPSE数值模拟器，加载流体属性（如PVT数据）、完井数据（如射孔段）、生产历史（如产油量、压力），实现“地质-油藏”一体化工作流。
- 历史拟合分析：使用“历史拟合分析”（History Matching Analysis）模块，对比模拟结果与实际生产数据（如累积产油量、含水率），量化拟合质量（如误差百分比）。关键功能：
① 敏感性分析：识别对拟合影响最大的参数（如渗透率、孔隙度）；
② 模型调整：返回地质建模模块，调整相关参数（如渗透率分布），重新进行模拟，直至拟合达标。
四、实用技巧与注意事项
- 数据质量控制：导入数据前，检查格式正确性（如LAS文件的曲线名称、单位），避免因数据错误导致模型偏差；
- 模型验证：构造模型完成后，通过“截面工具”检查层位与断层的连续性（如断层两侧地层是否对应）；属性模型完成后，对比测井曲线与模拟结果的差异（如孔隙度曲线形状是否一致）；
- 自动化与脚本：利用Petrel的Python API编写脚本，自动化重复任务（如批量导入井数据、生成报告），提升工作效率；
- 多学科协同：定期与地质、油藏工程团队沟通，结合地震解释、生产动态调整模型，确保模型反映最新认知。
Petrel是斯伦贝谢公司开发的集成化油藏全生命周期管理平台，覆盖地质分析、地震解释、构造建模、相建模、属性建模、油藏模拟等全流程，支持多学科协同（地质、地球物理、油藏工程），旨在通过一体化工作流提升地下认知精度与开发决策效率。其核心特色包括：地震-地质-油藏协同（如Ant Tracking自动断层解释与构造模型联动）、多点地质统计建模（模拟复杂储层非均质性）、全三维可视化（直观展示地质体与流体分布）、历史拟合与不确定性分析（量化模型风险）。
二、Petrel基础操作入门
1. 软件安装与环境配置
- 安装步骤：运行Setup.exe安装程序，按提示完成基础安装；注意：安装完成后插入DONGLE硬件锁（许可证载体），未插入前勿重启电脑。
- 首次启动：打开Petrel后，选择“打开项目”（File→Open Project），可选择自带演示项目（如Gullfaks_Demo）熟悉界面，或新建空白项目（File→New Project）。
2. 界面布局与核心组件
Petrel界面采用模块化设计，主要包括：
- 菜单/工具栏：提供标准操作（文件、编辑、视图）及常用工具（如井轨迹设计、地震解释）；
- Petrel资源管理器：左侧树形结构，管理项目数据（井、地震体、模型、表面），支持右键设置对象属性（如显示颜色、线宽）；
- 显示窗口：核心交互区域，包括3D窗口（三维地质体展示）、2D窗口（剖面/平面图）、井剖面窗口（Well Log View，显示单井测井曲线）、联井剖面窗口（Cross Section View，多井对比）；
- 设置窗口：双击对象（如表面、井）弹出，调整显示参数（如色标、网格大小）。
3. 数据导入与管理
Petrel支持导入地质、地震、油藏等多源数据，常见格式包括：
- 井数据：LAS（测井曲线）、Well Heads（井位坐标）、Deviation（井斜）、Well Tops（分层数据）；
- 地震数据：SGY（地震体）、SEG-Y（地震道集）、Time/Depth Slices（时间/深度切片）；
- 表面数据：ASCII（点/线数据）、Polygon（多边形，如断层多边形）。
导入方法：通过“插入”（Insert）菜单→“Import”（导入），选择对应数据类型与文件，或直接拖拽文件至Petrel资源管理器对应文件夹（如“Wells”“Surfaces”）。
三、核心模块详细教程
1. 地震解释与构造建模
- 地震解释：使用“地震解释”（Seismic Interpretation）模块，在3D窗口中加载SGY数据，通过“自动断层拾取”（Automatic Fault Picking）或手动追踪（点击“Add Fault”按钮）识别断层；结合“蚂蚁追踪”（Ant Tracking）技术，基于地震相干体或振幅体提取断层与层位趋势，提升解释效率。
- 构造建模：通过“构造建模”（Structural Modeling）模块，将解释的层位（Horizons）与断层（Faults）转换为三维构造框架。关键步骤：
① 定义Pillar（支柱）：使用“Define Pillars”工具，沿断层交线设置Key Pillars（关键支柱），确保断层连接正确；
② 网格化：选择“Structural Gridding”算法，生成符合地质规律的3D网格（如阶梯状网格处理复杂断区）；
③ 质量控制：通过“截面工具”（General Intersection）切割模型，检查层位与断层的连续性，调整网格参数。
2. 相与属性建模
- 相建模：采用“相建模”（Facies Modeling）模块，基于“多点地质统计”（MPS）或多变量统计方法（如协同克里金），结合地震属性（如曲率、相干体）、测井数据（如伽马射线）生成相模型（如河流相、三角洲相）。关键技巧：
① 约束建模：以地震解释的层位或断层作为约束，避免相模型超出地质边界；
② 交互编辑：通过“相编辑器”（Facies Editor）手动调整局部相带（如河道砂体），提升模型真实性。
- 属性建模：通过“岩石物理建模”（Petrophysical Modeling）模块，将相模型作为约束，模拟孔隙度、渗透率、饱和度等属性。常用方法：
① 确定性方法：序贯高斯模拟（Sequential Gaussian Simulation），模拟属性的空间连续性；
② 随机方法：截断高斯模拟（Truncated Gaussian Simulation），限制属性值在合理范围内（如孔隙度0-30%）；
③ 属性粗化：使用“高级网格化”（Advanced Gridding）模块，将精细属性模型粗化为油藏模拟所需的网格（如ECLIPSE网格），支持方向型粗化（如Cardwell-Parsons方法）。
3. 井轨迹设计与优化
- 井轨迹设计：通过“井轨迹设计”（Well Path Design）模块，在3D环境中手动或自动设计井轨迹。手动设计：点击“Add Well Path”按钮，在3D窗口中点击选择靶点，系统实时显示狗腿度（Dogleg Severity），超过阈值（如5°/30m）会提示警告；自动优化：选择“Optimize Well Path”功能，输入靶点坐标、平台位置、狗腿度限制（如≤6°/30m），系统自动计算最优轨迹（综合考虑钻井成本与风险）。
- 井轨迹可视化：设计完成后，可在3D窗口中显示井轨迹（红色线条），结合“井剖面窗口”（Well Log View）查看轨迹与地层的关系（如是否穿越目标油层），确保轨迹符合地质目标。
4. 油藏工程与历史拟合
- 油藏工程集成：通过“油藏工程核心”（Petrel RE Core）模块，将地质模型直接导入ECLIPSE数值模拟器，加载流体属性（如PVT数据）、完井数据（如射孔段）、生产历史（如产油量、压力），实现“地质-油藏”一体化工作流。
- 历史拟合分析：使用“历史拟合分析”（History Matching Analysis）模块，对比模拟结果与实际生产数据（如累积产油量、含水率），量化拟合质量（如误差百分比）。关键功能：
① 敏感性分析：识别对拟合影响最大的参数（如渗透率、孔隙度）；
② 模型调整：返回地质建模模块，调整相关参数（如渗透率分布），重新进行模拟，直至拟合达标。
四、实用技巧与注意事项
- 数据质量控制：导入数据前，检查格式正确性（如LAS文件的曲线名称、单位），避免因数据错误导致模型偏差；
- 模型验证：构造模型完成后，通过“截面工具”检查层位与断层的连续性（如断层两侧地层是否对应）；属性模型完成后，对比测井曲线与模拟结果的差异（如孔隙度曲线形状是否一致）；
- 自动化与脚本：利用Petrel的Python API编写脚本，自动化重复任务（如批量导入井数据、生成报告），提升工作效率；
- 多学科协同：定期与地质、油藏工程团队沟通，结合地震解释、生产动态调整模型，确保模型反映最新认知。
