ug转出2d图时只有主视图

UG转出2D图时只有主视图的常见原因及解决方法

1. 未主动添加辅助视图

UG的工程图模块默认仅生成主视图，辅助视图（如俯视图、左视图、剖视图等）需手动添加。若未进行此操作，图纸将仅显示主视图。

解决方法：

在UG的Drafting工程图模块中，选中主视图，点击顶部菜单栏【插入】→【视图】→【投影视图】，选择投影方向（如“水平”“垂直”），即可在主视图基础上生成对应的俯视图、左视图等辅助视图；若需表达内部结构，可选择【插入】→【视图】→【剖视图】，设置剖切平面后生成剖视图。

2. 投影视图功能设置不当

部分UG旧版本（如UG4.0）的投影视图功能有限，需通过特定步骤激活。若未正确设置投影方式，可能无法生成除主视图外的其他视图。

解决方法：


切换至3D模式，点击菜单栏【工具】→【Camera/Projection】，在“投影方式”中勾选“Ortho”（正交投影），点击“OK”确认；随后返回2D模式，选中主视图，通过【插入】→【视图】→【投影视图】生成辅助视图。

3. 复杂模型未分解

对于复杂三维模型（如包含多个特征的组合体），UG12.0及上面版本的“三维转二维”功能可能仅能生成一个包含所有信息的二维图形，而非多个独立视图。

解决方法：

使用UG的“分解”功能（如【插入】→【关联复制】→【分解】）将复杂模型拆分为多个简单部件（如零件、组件），然后分别对每个简单部件进行“三维转二维”操作，生成对应的二维视图。

4. 视图布局未正确配置

若布局视图（Layout）未设置或设置错误，可能导致仅显示主视图。例如，布局中未添加辅助视图，或视图比例、位置调整不当。

解决方法：

进入图纸模式的布局视图（如“SHT1”），右键点击布局空白处，选择【编辑布局】，通过【插入】→【视图】→【从模型】添加辅助视图；调整视图位置时，遵循“主视图居中、辅助视图按投影关系排列”的原则，确保视图整齐对称。

5. 三维模型存在几何错误

若三维模型存在不合法几何形状（如重叠面、未合并的面、缝隙等），会导致视图生成失败或仅显示部分视图。

解决方法：

在UG中点击【工具】→【检查几何】，运行“检查几何体”功能，识别模型中的错误（如重叠面、缝隙）；根据提示修复错误（如合并面、填充缝隙），修复后再重新生成二维视图。

6. 软件版本或许可证问题

旧版本UG可能存在2D转视图的功能漏洞，或许可证文件不完整（如仅激活基础功能），导致无法生成多个视图。

解决方法：

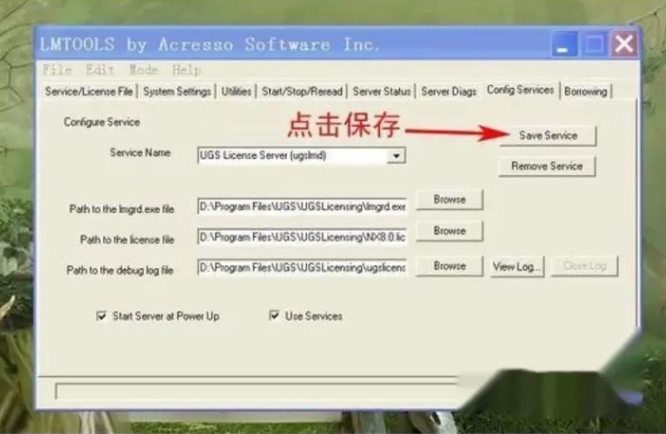

将UG更新至最新稳定版本（如UG NX 20及上面），修复软件漏洞；检查许可证文件（.lic），确保使用的是全功能许可证（而非试用版或限制版），必要时联系软件供应商更新许可证。
