femap查看节点位移的步骤是什么？

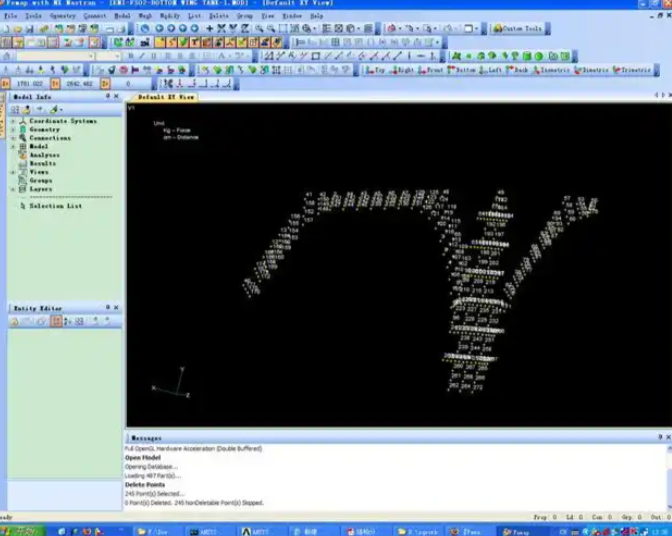

Femap查看节点位移的步骤

1. 打开结果浏览器

在Femap顶部菜单栏中，依次点击Results（结果）> Result Browser（结果浏览器），弹出结果浏览器窗口。该窗口用于管理和查看仿真结果数据。

2. 选择目标结果集

在结果浏览器窗口的Result Set（结果集）下拉菜单中，选择需要查看节点位移的具体结果集（如“Static Analysis”静态分析结果、“Modal Analysis”模态分析结果等）。结果集包含仿真中生成的位移、应力等数据。


3. 定制显示类型为位移

在结果浏览器中，找到Display Type（显示类型）选项，点击下拉菜单并选择Displacement（位移）。此时，模型将根据所选位移类型（如总位移、X/Y/Z方向位移、旋转位移等）进行高亮显示。

4. 查看表格数据

结果浏览器会以表格形式列出所选结果集中所有节点的位移数据（包括节点编号、U1/X方向位移、U2/Y方向位移、U3/Z方向位移等）。可通过滚动表格查看具体节点的位移值。

5. 图形化显示节点位移

云图/等值线显示：在顶部菜单栏点击Results（结果）> Display（显示），选择Contour（等值线）或Cloud（云图），然后选择位移类型（如“Total Translation”总位移）。模型将以颜色渐变的方式显示节点位移的大小和分布。

矢量显示：若需查看位移方向，可选择Vectors（矢量），然后选择位移类型。模型上将显示节点位移的矢量箭头，箭头长度代表位移大小，方向代表位移方向。

6. 调整显示设置（可选）

颜色图定制：点击Results（结果）> Color Map（颜色图），可修改位移显示的颜色方案（如红→黄→蓝代表位移从小到大）、颜色范围（最小/最大位移值）及透明度，优化可视化效果。

显示模式切换：点击Results（结果）> Display Mode（显示模式），可选择“Shaded（实心）”“Wireframe（线框）”等模式，清晰显示模型几何与位移结果的叠加效果。

通过以上步骤，可在Femap中快速查看节点位移的数值数据与图形化分布，辅助分析结构变形情况。
