核能工程设计软件:CADMATIC二次开发
软件: cadmatic
CADMATIC二次开发概述

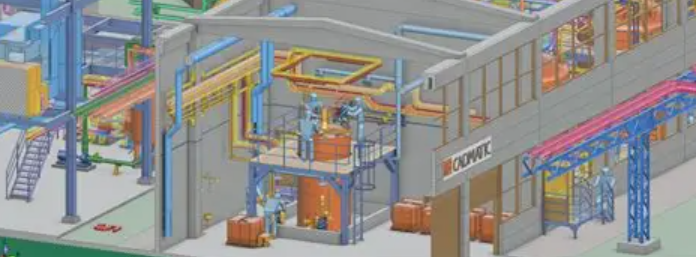

CADMATIC是核能工程设计中常用的三维建模软件,覆盖从初步设计到详细设计的全流程。但其标准功能可能无法满足复杂项目的特定需求(如核电厂电缆敷设路径优化、管道批量创建),二次开发成为提升设计效率、扩展功能的关键手段。通过二次开发,可实现自定义工具、自动化流程、数据集成等功能,适应核能工程的高精度、高复杂性要求。
二次开发的核心工具与环境
CADMATIC提供了多类二次开发工具,覆盖不同技术水平的用户需求:
- CADMATIC API:基于.NET框架的应用程序编程接口,支持C、VB.NET等语言,是深度二次开发的核心工具,可实现模型数据读取、修改、仿真控制等复杂功能。
- CADMATIC Macro Language (CML):CADMATIC专属脚本语言,语法简单,适合编写批量处理、简单自动化任务(如批量生成报告、自动标注),无需复杂编程基础。
- 第三方开发工具:如Visual Studio、Eclipse等集成开发环境(IDE),配合.NET框架使用,可开发复杂的自定义插件、对话框及多学科协同工具。
常见二次开发场景与实现方法
1. 自定义工具与命令

针对核能工程中的特定任务(如电缆路径规划、管道批量创建),可通过自定义工具扩展CADMATIC功能。
- 创建自定义工具:继承CADMATIC的工具基类(如`CADMATICCommand`),实现`Execute`方法定义工具逻辑(如同步模型数据到数据库)。例如,开发“电缆路径规划工具”时,可通过API获取起点、终点坐标,调用`CablePath.generate_path()`方法生成最优路径。
- 批量创建模型:利用C编写脚本,通过CADMATIC API批量生成设备、管道等模型。例如,读取Excel中的设备数据(名称、位置、类型),循环调用`CADMATIC.Model.add_model()`方法创建模型,减少手动操作时间。
2. 自动化流程
通过脚本实现重复性任务的自动化,提升设计效率并减少人为错误。
- 自动标注:编写C脚本遍历模型中的管道、设备,自动添加长度、材质等标注。例如,`foreach`循环遍历`CADMATIC.Model.Pipelines`集合,调用`pipeline.CalculateLength()`获取管道长度,创建`Label`对象并添加到模型中。
- 数据校验:通过API获取模型数据,校验是否符合设计规范(如电缆最小安全距离、管道直径范围)。例如,检查电缆路径间距是否小于0.5米,若不符合则提示错误并标记问题位置。
3. 数据集成与交换
实现CADMATIC与其他第三方软件(如PDS、AutoCAD)的数据交互,确保设计数据一致性。
- 数据格式转换:CADMATIC支持DXF、DWG、IFC等通用格式的导入导出,可通过API实现数据转换。例如,将PDS软件中的管道数据(名称、直径、材料)导入CADMATIC,创建对应的管道模型并设置属性。
- 第三方软件集成:通过API实现CADMATIC与数据库、PLM系统的集成。例如,开发数据同步插件,将CADMATIC模型中的管道、设备数据同步到中央数据库,支持多学科团队实时访问最新设计信息。
高级应用:多学科协同设计
在核能工程中,多学科(结构、电气、管道)协同设计至关重要。通过二次开发可实现设计数据的集中管理与实时同步,提升协同效率。
- 数据同步插件:开发基于C的插件,连接到中央数据库(如SQL Server),同步CADMATIC模型中的设计数据。例如,同步管道部件(直径、长度、材质)到数据库的`PipeDesigns`表,当CADMATIC模型修改时,自动更新数据库记录;反之,数据库中的修改也会同步到CADMATIC模型。
- 实时协作机制:通过插件实现多用户的实时协作,例如,当电气专业修改电缆路径时,结构专业可实时查看更新后的模型,避免设计冲突。
注意事项
- 权限管理:二次开发需获取CADMATIC管理员权限,避免误操作影响系统稳定性。
- 版本兼容性:确保二次开发工具(如Visual Studio)与CADMATIC版本兼容,避免API调用失败。
- 测试验证:开发完成后,需在测试环境中充分测试(如功能正确性、性能稳定性),再部署到生产环境。
