cadence怎么导出bom表

在Cadence软件中导出BOM（物料清单）的方法根据设计方式和使用工具的不同有所差异，以下是具体操作步骤和注意事项：

1. 普通设计方式导出BOM

步骤：

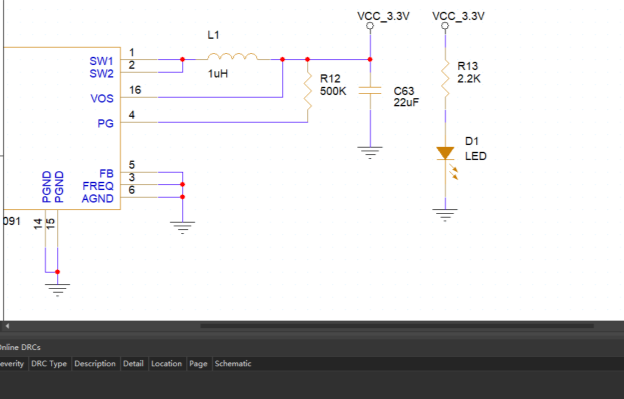

打开Cadence OrCAD Capture，加载原理图文件（.dsn）。

选中.dsn文件，点击菜单栏的 Tools → Bill of Materials。

在弹出的配置窗口中：

设置表头（Header）和属性组合字符串（Combined property string），例如：

Header: Item\tQuantity\tReference\tPart\tPCB Footprint\tMPN

Combined property string: {Item}\t{Quantity}\t{Reference}\t{Value}\t{PCB Footprint}\t{Model}

勾选 Place each part entry on a separate line（每个元件单独成行），便于后续整理。

选择保存路径和格式（建议直接导出为Excel）。


点击 OK 生成BOM文件，保存为Excel格式即可。

注意事项：

若未勾选 Open in Excel，生成的BOM文件可能需手动合并位号，建议通过Python脚本整理（见下文）。

2. 基于CIS数据库的设计方式导出BOM

步骤：

选中.dsn文件，右键选择 Part Manager，更新元器件状态与数据库一致。

点击菜单栏 Reports → CIS Bill of Materials → Standard。

选择需要导出的属性（如Value、Footprint、MPN等），勾选 Export BOM report to Excel。

直接生成Excel格式的BOM文件，数据更规整。

3. 通过Allegro PCB Designer导出BOM

步骤：

打开PCB文件（.brd），点击 Tools → Bill of Material Report。

选择导出模式：

Full Report：每个元件单独列出。

Condensed Report：合并同类元件，生成精简列表。

保存为.htm文件，可用浏览器或Excel打开。

4. BOM整理脚本（适用于混乱设计）

若导出的BOM因设计不规范（如Value值不统一）需整理，可使用Python脚本自动化处理：

功能：标准化电容/电阻值（如将0.1uF转为100nF），合并相同元件，标记不焊接的器件。

脚本示例：需安装Python库后运行，详见CSDN博客提供的代码和说明。

5. 其他注意事项

网表导出：通过 Tools → Create Netlist 可同步生成网表文件，用于PCB设计。

推荐操作：优先使用CIS数据库设计，减少手动整理；普通设计建议导出后通过脚本或Excel筛选工具优化。

如需更详细的脚本代码或操作图示，可参考相关博客或百度经验中的分步指南。
