cadence快捷键大全

Cadence快捷键大全（通用+版图/仿真/原理图分类）

一、通用快捷键（适用于多数Cadence模块）

- 编辑操作：撤销（U/u）、重做（Shift+U）、复制（C）、粘贴（Shift+Y）、剪切（Shift+X）、全选（Ctrl+A）、删除（Delete）、撤销上一点（BackSpace）、确定图形最后一点/双击结束（Enter）。

- 视图操作：放大视图（Z/滚轮向前）、缩小视图（Shift+Z/滚轮向后）、视图放大两倍（Ctrl+Z）、视图缩小两倍（Shift+Z）、适合屏幕居中（F）、平移视图（Tab+点击视图区）、满工作区显示（F）、重画（Ctrl+R）。

- 层与属性：切换层（T+点击图形，快速切换至点击图形的层）、查看属性（Q/q，选中图形后查看/修改属性）、关联父子图形（V，移动父图形时子图形跟随，移动子图形父图形不动）。


二、Cadence版图设计（Layout）专用快捷键

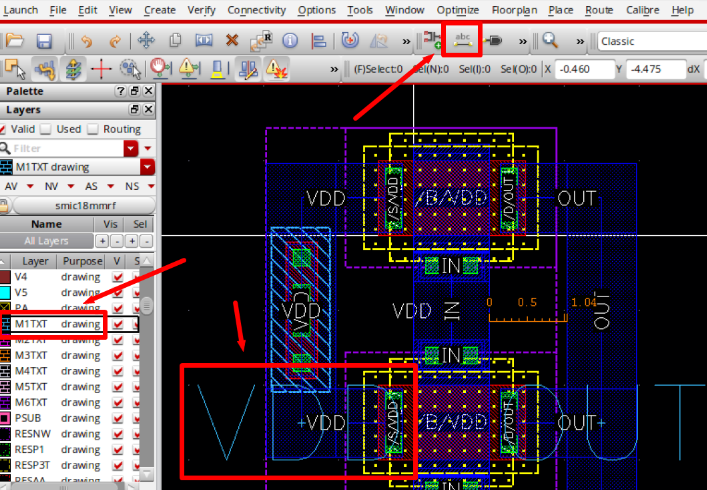

- 绘制工具：矩形（R）、多边形（Shift+P）、路径（P）、接触孔（O）、引脚（Ctrl+P）、标签（L，需添加在text层）。

- 调整与修改：拉伸（S，框选图形后拉伸）、裁切（Shift+C，选中图形后画矩形裁切）、合并（Shift+M）、旋转（Shift+O，默认90度，后续按F3可选左右/上下翻转）、移动（M，选中后拖动，按住Shift+拖动可复制）。

- 层级与检查：升到上一级视图（Shift+B/Return）、显示上层等级（Ctrl+F）、显示所有等级（Shift+F）、检查连线错误（x，保存时自动检查简单错误）。

三、Cadence仿真（ADEXL/Spectre）常用快捷键

- 实例与连线：添加实例（i，Instance）、复制（c）、拖动（m，线路保持连接）、移动（M，移动对象）、连线（w，配合F3调出线宽/层参数）、设置线宽（:w细线/:W粗线）。

- 元件与保存：添加引脚/端口（p）、保存（s）、插入模块（i）。

四、Cadence原理图（Schematic）专用快捷键

- 元件与布局：添加元器件（i）、复制（c）、移动（m，配合Shift+移动可保持连线）、旋转（r，拖动时旋转）、删除（Delete）。

- 连线与标注：连线（w）、添加线名（l）、标注（shift+N）、添加端口（p）。

- 层级控制：进入下一层版图（Ctrl+X）、返回上一层版图（Ctrl+Shift+X）、查看底层电路（shift+E）、返回顶层电路（ctrl+E）。
