altium元件库大全
软件: altium
一、Altium官方元件库（自带）
Altium Designer自带多个基础元件库，覆盖常见电子元件，无需额外下载即可使用，是新手入门的必备资源：
- Miscellaneous Devices.IntLib：包含电阻（res*系列，如RES1、RES2，封装为AXIAL0.3-AXIAL0.7）、电容（cap*系列，无极性电容CAP，封装RAD0.1-RAD0.4；电解电容electroi，封装RB.2/.4-RB.5/1.0）、二极管（diode*系列，封装DIODE-0.4/0.7）、三极管（npn*/pnp*/MOS*系列，封装TO-18/TO-22/TO-3）、数码管（dpy*系列，如DPY_7-SEG7段数码管）、继电器（relay*系列）、晶振（xtal*系列）等基础元件。
- Miscellaneous Connectors.IntLib：包含连接器（con*/connector*系列，如单排针CON SIP、双列直插DIP）、排组（res pack*系列）、电源接口（header*系列）等连接类元件。
- 定时器与逻辑元件库：如TI analog timer circuit.IntLib（包含NE555P定时器）、74系列IC.SCHLib（TTL 74系列逻辑门，如与门、或门、触发器）等。
二、第三方常用元件库（免费/开源）
第三方库扩展了Altium的元件覆盖范围，涵盖单片机、电源、通信等场景，部分需手动导入：
- 51单片机与周边元件库：包含8051.IntLib（51单片机集成库，含引脚图与封装）、单片机及相关.SCHLib（51/AVR/MSP430等单片机符号）、LM317-337封装.PcbLib（线性稳压器封装）、开关.PcbLib（按键、拨码开关封装）、数码管.PcbLib（共阳/共阴数码管封装）等，适合51单片机系统设计。
- 电源类元件库：包含ASM1117（低压差稳压器）、LM2596（开关稳压器）、LM78XX/LM79XX（正负电压稳压器）、ME6211（LDO稳压器）、UC3842（电流模式控制器）等电源芯片的原理图库与封装库，覆盖DC-DC、LDO等电源电路需求。
- 逻辑与接口元件库：包含74ACT573T（双向锁存器）、74HC138（3-8译码器）、74HC595（8位移位寄存器）、MAX232（RS232接口）、AD8251（可控增益运放）等逻辑与接口芯片库，适用于数字电路与信号处理。
三、在线元件库资源（扩展性强）
在线资源提供海量元件模型，支持按型号搜索，适合查找冷门或厂商特定元件：
- Altium官方平台：Altium Content Vault（原厂元件库，包含最新器件模型，可直接拖放到设计中）、Altium Manufacturer Part Search（厂商元件搜索工具，整合了TI、ADI、ST等厂商的元件库）。
- 第三方下载平台：SnapEDA（提供免费符号与封装，支持.IntLib格式导入，覆盖STM32、ESP32等热门元件）、Ultra Librarian（跨平台元件库，支持Altium Designer，提供付费定制服务）、PCB Libraries（基于IPC标准的封装库，适合高密度设计）。
四、常用元件封装替代库
针对通用元件（电阻、电容、电感等），可使用标准化封装库，确保设计的一致性与兼容性：
- 电阻：AXIAL0.3（1/8W）、AXIAL0.4（1/4W）、AXIAL0.5（1/2W），封装长度随功率增大而增加。
- 无极性电容：RAD0.1（100pF-1nF）、RAD0.2（1nF-10nF）、RAD0.3（10nF-100nF），封装直径随容量增大而增大。
- 电解电容：RB.2/.4（10μF-100μF）、RB.3/.6（100μF-470μF）、RB.5/1.0（470μF-1000μF），封装尺寸随容量与电压升高而增大。
- 二极管：DIODE-0.4（小功率，如1N4148）、DIODE-0.7（大功率，如1N4007），封装长度随功率增大而增加。
- 三极管：TO-18（普通三极管，如9013）、TO-22（大功率三极管，如2N3055）、TO-3（大功率达林顿管，如TIP122），封装散热能力随功率增大而增强。
五、元件库使用建议
- 优先使用自带库：基础元件（电阻、电容、二极管等）尽量使用Miscellaneous Devices.IntLib，减少外部依赖。
- 按需导入第三方库：若需要特定芯片（如STM32、51单片机）或特殊元件（如BGA封装的FPGA），可从SnapEDA、Ultra Librarian等平台下载对应库文件，通过“库管理器”导入（双击.IntLib文件或拖放到Altium窗口）。

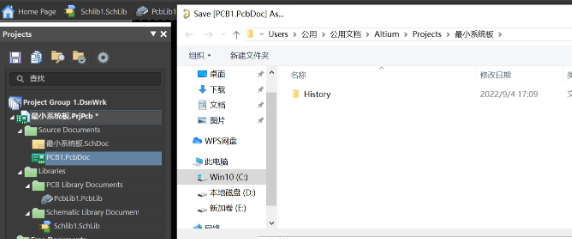

- 自定义元件库：对于厂商未提供的元件，可使用Altium Designer的“元件库编辑器”自行创建，包括原理图符号、PCB封装与3D模型，提升设计复用性。
Altium Designer自带多个基础元件库，覆盖常见电子元件，无需额外下载即可使用，是新手入门的必备资源：
- Miscellaneous Devices.IntLib：包含电阻（res*系列，如RES1、RES2，封装为AXIAL0.3-AXIAL0.7）、电容（cap*系列，无极性电容CAP，封装RAD0.1-RAD0.4；电解电容electroi，封装RB.2/.4-RB.5/1.0）、二极管（diode*系列，封装DIODE-0.4/0.7）、三极管（npn*/pnp*/MOS*系列，封装TO-18/TO-22/TO-3）、数码管（dpy*系列，如DPY_7-SEG7段数码管）、继电器（relay*系列）、晶振（xtal*系列）等基础元件。
- Miscellaneous Connectors.IntLib：包含连接器（con*/connector*系列，如单排针CON SIP、双列直插DIP）、排组（res pack*系列）、电源接口（header*系列）等连接类元件。
- 定时器与逻辑元件库：如TI analog timer circuit.IntLib（包含NE555P定时器）、74系列IC.SCHLib（TTL 74系列逻辑门，如与门、或门、触发器）等。
二、第三方常用元件库（免费/开源）
第三方库扩展了Altium的元件覆盖范围，涵盖单片机、电源、通信等场景，部分需手动导入：
- 51单片机与周边元件库：包含8051.IntLib（51单片机集成库，含引脚图与封装）、单片机及相关.SCHLib（51/AVR/MSP430等单片机符号）、LM317-337封装.PcbLib（线性稳压器封装）、开关.PcbLib（按键、拨码开关封装）、数码管.PcbLib（共阳/共阴数码管封装）等，适合51单片机系统设计。
- 电源类元件库：包含ASM1117（低压差稳压器）、LM2596（开关稳压器）、LM78XX/LM79XX（正负电压稳压器）、ME6211（LDO稳压器）、UC3842（电流模式控制器）等电源芯片的原理图库与封装库，覆盖DC-DC、LDO等电源电路需求。
- 逻辑与接口元件库：包含74ACT573T（双向锁存器）、74HC138（3-8译码器）、74HC595（8位移位寄存器）、MAX232（RS232接口）、AD8251（可控增益运放）等逻辑与接口芯片库，适用于数字电路与信号处理。
三、在线元件库资源（扩展性强）
在线资源提供海量元件模型，支持按型号搜索，适合查找冷门或厂商特定元件：
- Altium官方平台：Altium Content Vault（原厂元件库，包含最新器件模型，可直接拖放到设计中）、Altium Manufacturer Part Search（厂商元件搜索工具，整合了TI、ADI、ST等厂商的元件库）。
- 第三方下载平台：SnapEDA（提供免费符号与封装，支持.IntLib格式导入，覆盖STM32、ESP32等热门元件）、Ultra Librarian（跨平台元件库，支持Altium Designer，提供付费定制服务）、PCB Libraries（基于IPC标准的封装库，适合高密度设计）。
四、常用元件封装替代库
针对通用元件（电阻、电容、电感等），可使用标准化封装库，确保设计的一致性与兼容性：
- 电阻：AXIAL0.3（1/8W）、AXIAL0.4（1/4W）、AXIAL0.5（1/2W），封装长度随功率增大而增加。
- 无极性电容：RAD0.1（100pF-1nF）、RAD0.2（1nF-10nF）、RAD0.3（10nF-100nF），封装直径随容量增大而增大。
- 电解电容：RB.2/.4（10μF-100μF）、RB.3/.6（100μF-470μF）、RB.5/1.0（470μF-1000μF），封装尺寸随容量与电压升高而增大。
- 二极管：DIODE-0.4（小功率，如1N4148）、DIODE-0.7（大功率，如1N4007），封装长度随功率增大而增加。
- 三极管：TO-18（普通三极管，如9013）、TO-22（大功率三极管，如2N3055）、TO-3（大功率达林顿管，如TIP122），封装散热能力随功率增大而增强。
五、元件库使用建议
- 优先使用自带库：基础元件（电阻、电容、二极管等）尽量使用Miscellaneous Devices.IntLib，减少外部依赖。
- 按需导入第三方库：若需要特定芯片（如STM32、51单片机）或特殊元件（如BGA封装的FPGA），可从SnapEDA、Ultra Librarian等平台下载对应库文件，通过“库管理器”导入（双击.IntLib文件或拖放到Altium窗口）。
- 自定义元件库：对于厂商未提供的元件，可使用Altium Designer的“元件库编辑器”自行创建，包括原理图符号、PCB封装与3D模型，提升设计复用性。
