Altium Designer快捷键大全(通用+原理图/PCB专用)
一、通用环境快捷键(适用于原理图、PCB等所有编辑器)
- 文档操作:`Ctrl+O`(打开文档)、`Ctrl+S`(保存当前文档)、`Ctrl+P`(打印活动文档)、`Ctrl+F4`(关闭活动文档)、`Alt+F4`(退出Altium Designer)。
- 视图与导航:`F1`(访问当前光标下对象的技术文档)、`V+D`(适应文档显示范围)、`V+F`(适应所有对象显示)、`X+A`(取消当前工作表所有选择)、`Ctrl+Tab`(向前循环切换打开的标签文档)、`Shift+Ctrl+Tab`(向后循环切换)。
- 面板与窗口:`F4`(切换显示/隐藏所有浮动面板)、`Shift+F4`(平铺所有打开的文档)、`Shift+F5`(在主设计窗口最后一个活动面板与当前设计文档间切换焦点)、`Alt+Right/Left Arrow`(前进/后退到已激活文档序列)。
- 编辑辅助:`Ctrl+Z`(撤销)、`Ctrl+Y`(重做)、`Ctrl+A`(选择所有)、`Ctrl+C/Ctrl+Insert`(复制)、`Ctrl+X/Shift+Delete`(剪切)、`Ctrl+V/Shift+Insert`(粘贴)、`Ctrl+鼠标滚轮`(缩放视图,需先定位光标)。

二、原理图编辑专用快捷键
- 元件与放置:`P+P`(打开元件面板,从库中浏览/放置元件)、`P+W`(开始布线)、`P+V+K`(放置编译屏蔽指令)、`P+V+N`(放置通用无ERC指令)。
- 编辑操作:`M+M`(移动对象)、`E+W`(断开导线)、`T+A`(访问注释对话框)、`T+A+E`(重置原理图指示器)、`T+A+I`(重置重复的原理图指示器)、`R+I`(访问报告管理器,生成物料清单)。
- 视图与选择:`V+G+S`(访问选择网格大小对话框,自定义网格尺寸)、`T+P`(访问原理图-通用页面首选项,调整网格、字体等设置)。

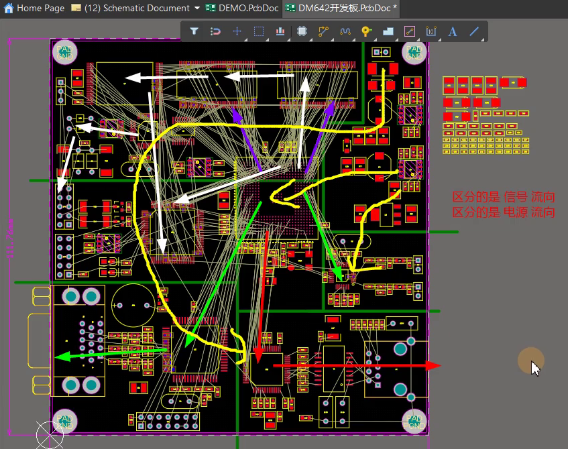

三、PCB编辑专用快捷键
- 元件与布线:`P+T`(开始交互式布线)、`P+S`(放置字符串,如元件位号)、`P+V+K`(放置编译屏蔽指令)、`M+M`(移动对象)、`M+X`(打开X-Y偏移对话框,指定距离移动选中元件)、`T+M`(重置错误标记,清除DRC错误提示)。
- 层与网格:`O+D`(访问查看配置面板,设置层显示/隐藏)、`G+G+5+Enter`(当单位为英制时,设置默认全局对齐网格为5mil)、`Ctrl+Up/Down/Left/Right`(按Snap Grid单元移动选中对象,精确调整位置)、`Ctrl+Shift+滚轮`(切换信号层,配合布线使用)。
- 测量与调整:`R+M`(测量两点间距离)、`R+P`(测量两个元素间距离)、`E+D`(删除对象)、`E+T`(补泪滴,优化焊盘与走线连接)。
- 规则与优化:`D+R`(访问PCB规则和约束编辑器,设置电气、布线等规则)、`T+G+M`(访问多边形倒装管理器,设置覆铜挖空)、`T+D+R`(运行批量设计规则检查,验证设计合规性)。
四、常用组合与特殊功能快捷键
- 交互操作增强:`Shift+F1`(显示当前命令可用快捷键,如布线时弹出快捷菜单)、`Shift+S`(切换单层/多层显示,隐藏丝印层简化界面)、`Shift+R`(切换三种布线模式:忽略障碍/避开障碍/推挤障碍)、`Shift+空格`(切换走线形状:45°线性/45°+圆角/90°/任意角/圆弧)。
- 元件放置优化:`X/Y`(移动元件时水平/垂直翻转)、`L`(切换元件到板的另一面,PCB编辑中)、`Q`(切换公制/英制单位,如mm与mil)。
- 快速定位与编辑:`J+L`(定位到指定坐标,需确认左下角坐标值为吸附尺寸整数倍)、`J+C`(PCB中快速查找元件,输入元件编号)、`Ctrl+Shift+G`(切换Visible格点是否可见,辅助精确放置)。
