Altium Designer快捷键大全（分类整理）

一、环境与通用快捷键

- 文件操作：`Ctrl+O`（打开文档）、`Ctrl+S`（保存当前文档）、`Ctrl+C`/`Ctrl+Insert`（复制）、`Ctrl+X`/`Shift+Delete`（剪切）、`Ctrl+V`/`Shift+Insert`（粘贴）、`Ctrl+Z`（撤销）、`Ctrl+Y`（重做）、`Ctrl+F4`（关闭当前文档）、`Alt+F4`（关闭软件）。

- 视图与导航：`Ctrl+Tab`（向右遍历已打开文档）、`Shift+Ctrl+Tab`（向左遍历）、`F11`（切换Inspector面板）、`F12`（切换过滤器面板）、`Shift+F12`（切换List面板）、`V+D`（缩放视图显示整张图纸）、`V+F`（缩放视图显示所有元件/对象）、`Home`（定位中心到光标并刷新）、`Ctrl+Home`（跳转到工作区绝对原点）、`End`（刷新屏幕）。

- 编辑操作：`X+A`（全部取消选中）、`Shift+单击`（从选中集合中添加/移除对象）、`Ctrl+Shift+↑↓←→`（移动选中对象10个栅格）、`Ctrl+↑↓←→`（移动选中对象1个栅格）、`Alt+End`（重描画当前层）、`Ctrl+M`（测量距离，`Q`切换公制/英制）。

二、原理图编辑器专用快捷键


- 元件与布线：`Tab`（放置元件/导线时编辑属性）、`Shift+C`（清除当前过滤）、`Shift+F`（单击对象显示“Find Similar Objects”对话框）、`Y`（弹出快速查询菜单）、`Space`（交互布线时逆时针旋转90°/切换导线转角模式）、`F2`（交替编辑元件参数）、`Ctrl+Space`（交互布线时循环切换走线模式）、`BackSpace`（清除最后一个布线转角）、`Ctrl+双击`（将图纸符号降一个层次/升接口层次）、`小键盘*`（切换至下一走线层）、`小键盘+/-`（切换至下一层/上一层）。

- 视图与调试：`O+D+Enter`（设置所有图元为草图模式）、`O+D+D+Enter`（设置所有图元为最终模式）、`F10`（重建Bit文件并下载）、`Ctrl+D`（打开工程编译对话框）。

三、PCB编辑器专用快捷键

- 元件与布线：`L`（翻转元件至板另一面）、`Shift+R`（循环切换三种布线模式：忽略障碍/避开障碍/推挤障碍）、`Shift+空格`（交互布线时切换走线形状：45°线性/45°+圆角/90°/任意角/90°+圆弧/圆弧）、`小键盘*`（切换至下一可用信号层）、`小键盘+/-`（切换至下一层/上一层）、`Ctrl+Shift+滚轮`（快速切换层）、`Shift+S`（切换单层/多层显示）、`E+F+C`（将PCB元件中心设为参考点）、`E+F+P`（将1号焊盘中心设为参考点）。

- 测量与调试：`R+M`（测量两点间距离）、`T+P`（打开PCB Preferences对话框）、`F10`（重建Bit文件并下载）、`Shift+F9`（编译所有Bit文件并下载）。

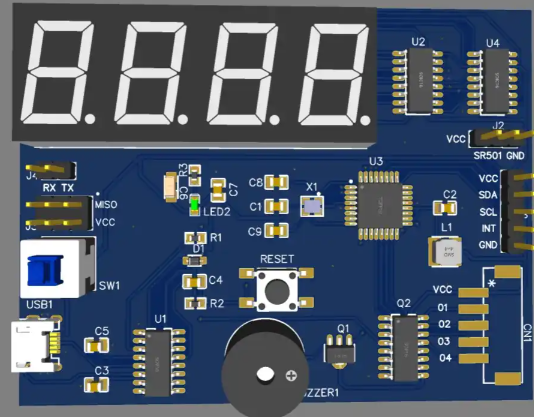

四、3D可视化快捷键

- 视图操作：`3`（从2D切换至3D视图）、`2`（从3D切换至2D）、`0`（旋转3D视图使水平面沿编辑窗口底部）、`9`（旋转3D视图使水平面沿编辑窗口右侧）、`Shift+右键`（旋转3D视图）、`Space`（逆时针旋转三维体）、`Shift+Space`（顺时针旋转三维体）、`X/Y`（沿X/Y轴翻转三维体）、`+/-`（调整三维体支架高度，步进栅格单位）。

五、实用技巧快捷键

- 元件操作：`J+C`（快速定位元件，输入元件编号）、`Shift+拖拽`（复制元件）、`Ctrl+拖拽`（元件跟随器件走线，原理图）、`Alt+拖拽`（移动元件时隐藏飞线）。

- 布线技巧：`Shift+A`（调用蛇形走线模式，PCB）、`1/2`（调整蛇形线倒角）、`3/4`（调整蛇形线间距）、`,/.`（调整蛇形线线幅）、`Ctrl+单击网络`（自动布线选中网络）、`Shift+X`（选中多个对象时调出选择清单）。

- 其他：`Q`（公制/英制切换）、`Shift+Q`（英制/公制切换）、`Ctrl+H`（选中已连接铜箔）、`Ctrl+Alt+鼠标`（高亮显示鼠标接触的元件）。

以上快捷键覆盖了Altium Designer的核心操作场景，可根据个人习惯调整使用。部分快捷键可能因版本差异略有不同，建议通过软件内“Help→Keyboard Shortcuts”查看最新版本说明。
