adams仿真曲线怎么输出
软件: adams
ADAMS仿真曲线的输出主要通过ADAMS/View测量和ADAMS/PostProcessor后处理实现，具体方法如下：
一、ADAMS/View测量输出
测量对象选择
仿真结束后，在ADAMS/View中右键点击目标对象（如位移、力等），选择「Measure」命令，通过对话框选择需测量的特性（如位移、加速度等）。
生成测量曲线

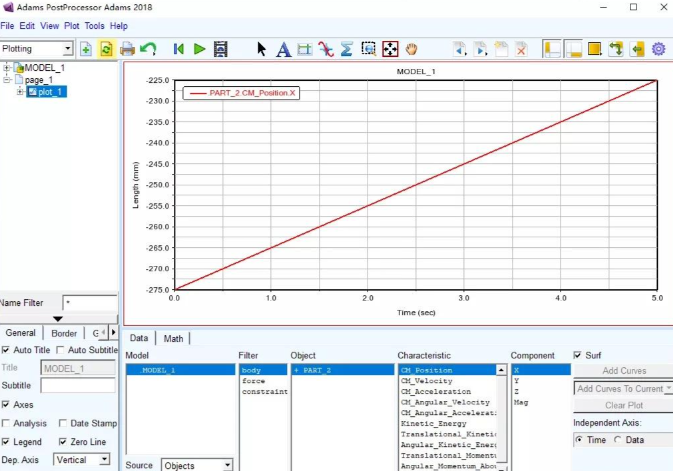

系统自动生成曲线，例如测量球体位移时，可选择CM position作为特性，生成对应曲线。
二、ADAMS/PostProcessor后处理输出
绘制曲线图
导入仿真结果文件（.res），在Results-Review中选择「轨迹曲线」命令，指定测量点（如Marker）和参考基准（如大地Ground），生成相对运动轨迹图。
支持数据过滤、数学运算等后处理操作，可手动修改数值或添加表达式。
导出曲线数据
Numeric Data ：导出完整仿真数据（如2秒内所有数据点）。
Spreadsheet ：导出为Excel表格，支持按时间范围筛选数据（如1秒内数据）。
Table ：仅导出选定曲线视图中的数据，需设置坐标范围（如0-1秒）。
三、注意事项
数据类型 ：轨迹曲线为相对坐标数据，非绝对坐标。
导出格式 ：支持HTML、Tab、Excel等格式，需根据需求选择。
通过以上方法，可灵活输出仿真曲线用于分析或报告。
一、ADAMS/View测量输出
测量对象选择
仿真结束后，在ADAMS/View中右键点击目标对象（如位移、力等），选择「Measure」命令，通过对话框选择需测量的特性（如位移、加速度等）。
生成测量曲线
系统自动生成曲线，例如测量球体位移时，可选择CM position作为特性，生成对应曲线。
二、ADAMS/PostProcessor后处理输出
绘制曲线图
导入仿真结果文件（.res），在Results-Review中选择「轨迹曲线」命令，指定测量点（如Marker）和参考基准（如大地Ground），生成相对运动轨迹图。
支持数据过滤、数学运算等后处理操作，可手动修改数值或添加表达式。
导出曲线数据
Numeric Data ：导出完整仿真数据（如2秒内所有数据点）。
Spreadsheet ：导出为Excel表格，支持按时间范围筛选数据（如1秒内数据）。
Table ：仅导出选定曲线视图中的数据，需设置坐标范围（如0-1秒）。
三、注意事项
数据类型 ：轨迹曲线为相对坐标数据，非绝对坐标。
导出格式 ：支持HTML、Tab、Excel等格式，需根据需求选择。
通过以上方法，可灵活输出仿真曲线用于分析或报告。
