catia如何隐藏尺寸标注

在CATIA中，一键隐藏所有尺寸标注可以通过以下几种方法实现：

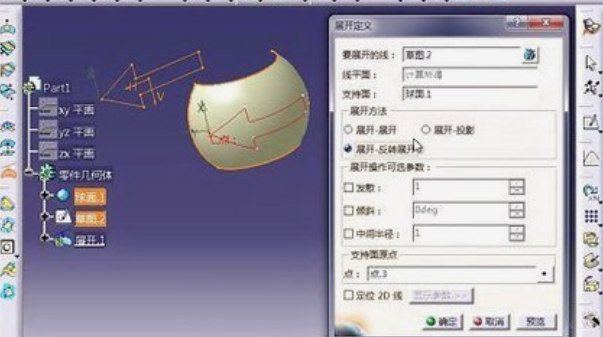

1. 使用草图模块的隐藏功能

进入草图模块后，绘制或打开已有草图。

点击工具栏中的“尺寸和约束不显示”命令按钮（具体名称可能因版本不同略有差异），即可隐藏所有尺寸标注和几何约束。此方法适用于草图环境下的快速隐藏。

2. 通过宏程序批量隐藏

使用CATIA的VBA宏功能，可以编写脚本一键隐藏所有标注元素（包括尺寸、约束、基准等）。例如，以下宏代码可隐藏非实体元素：


Sub HideDatumsConstraints(prodoc As Document, intshow As Integer)

Dim selection1 As selection

Set selection1 = prodoc.selection

selection1.Search "(((((((CATProductSearch.MfConstraint + CATStFreeStyleSearch.MfConstraint) + CATAsmSearch.MfConstraint) + CAT2DLSearch.MfConstraint) + CATSketchSearch.MfConstraint) + CATDrwSearch.MfConstraint) + CATPrtSearch.MfConstraint) + CATSpdSearch.MfConstraint),all"

selection1.VisProperties.SetShow intshow

End Sub

运行宏后输入“2”即可隐藏所有约束和标注。

3. 第三方插件工具

部分第三方插件（如“CATIA之光系列”）提供一键显隐功能，支持批量隐藏尺寸标注、约束、草图等元素，尤其适用于大型装配体视图清理。

4. 工程图中的标注管理

在工程图模式下，可通过“标注设置”界面取消选中“显示标注符号”选项，或使用“修饰”功能隐藏特定标注（如曲线标注）。

注意事项

不同CATIA版本的操作界面可能略有差异，建议通过快捷键搜索（如F3显示/隐藏树结构）或查阅版本专用文档。

隐藏操作仅影响视觉显示，不会删除实际标注数据。
